Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 857) 2SC
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 2SC) – это высокодавляющий гибкий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер в соответствии с нормативом DIN 20022 (EN857). По сравнению с моделью 1SC он имеет дополнительный армирующий слой, сочетая высокое давление и отличную гибкость при изгибе.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 2SC) – это высокодавляющий гибкий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер в соответствии с нормативом DIN 20022 (EN857). По сравнению с моделью 1SC он имеет дополнительный армирующий слой, сочетая высокое давление и отличную гибкость при изгибе. Изделие широко применяется в высокоточных гидравлических системах европейского производства, тяжелом точном оборудовании, аэрокосмических комплектующих и других сферах, предназначено для транспортировки средне- и высокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред.Конструкция выполнена в виде гибельного исполнения с двойным армированием: состоит из одного внутреннего слоя маслостойкой синтетической резины, двух слоев плетеного стального армирования и одного наружного слоя резины, устойчивой к маслам и атмосферным воздействиям. Армирование изготовлено из тонкой высокопрочной стальной проволоки, которая гарантирует устойчивость к высокому давлению и сохраняет высокую гибкость шланга.Диапазон рабочих температур составляет от -40 °C до +100 °C, что позволяет эксплуатировать изделие в условиях высокоточного европейского высокодавляющего оборудования. Линейка типоразмеров охватывает метрические размеры от 6 мм до 25 мм и дюймовые от 1/4 дюйма до 1 дюйма. Внутренний диаметр – от 6,1 мм до 28,4 мм, диаметр армирующего слоя – 10,6–34,3 мм, наружный диаметр – 14,2–36,6 мм. Максимальное рабочее давление 16,5–40 МПа, испытательное давление 33–80 МПа, минимальное разрывное давление 65–160 МПа, минимальный радиус изгиба 75–250 мм (2,95–9,84 дюймов). При повышенных высокодавляющих характеристиках шланг сохраняет превосходную гибкость.Основные преимущества:Первое, сочетание высокого давления и гибкости. Двойное стальное плетеное армирование обеспечивает надежную устойчивость к высокому давлению, а специальная технология плетения гарантирует легкий изгиб, полностью удовлетворяя двойным требованиям высокоточных высокодавляющих систем.Второе, полное соответствие европейским стандартам. Изготовление выполняется по строгим требованиям DIN 20022 (EN857), что полностью соответствует техническим нормам европейского высокоточного высокодавляющего оборудования.Третье, высокое качество и надежность. Используются материалы и технологии европейского стандарта, внутренний слой устойчив к маслам и коррозии, наружный – к истиранию и погодным воздействиям. Плотное сцепление всех слоев исключает риски расслоения и утечек.Четвертое, точная адаптация к рабочим условиям. Шланг специально разработан для интенсивных высокодавляющих режимов, имеет точные габариты, прост в монтаже и отличается длительным сроком службы, являясь важным комплектующим элементом гидравлических систем европейского стандарта.

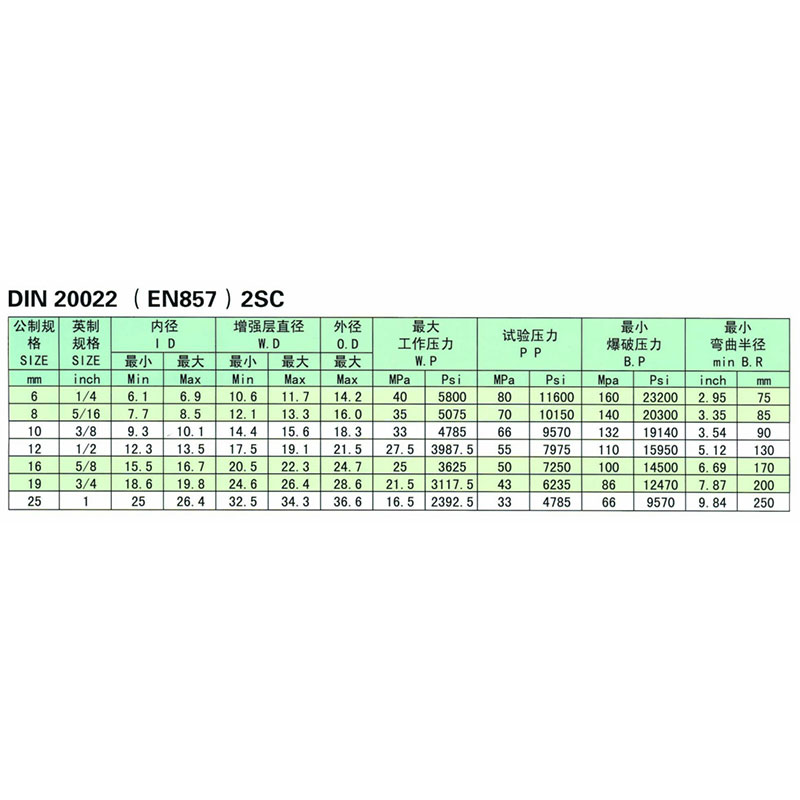

DIN 20022(EN857)2SC
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | ||||||
| Минимум | Максимальный | Минимум | Максимальный | Максимальный | ||||||||||
| mm | inch | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 6 | 1/4 | 6.1 | 6.9 | 10.6 | 11.7 | 14.2 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 2.95 | 75 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.0 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.35 | 85 |
| 10 | 3/8 | 9.3 | 10.1 | 14.4 | 15.6 | 18.3 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 3.54 | 90 |
| 12 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 21.5 | 27.5 | 3987.5 | 55 | 7975 | 110 | 15950 | 5.12 | 130 |
| 16 | 5/8 | 15.5 | 16.7 | 20.5 | 22.3 | 24.7 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 6.69 | 170 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.4 | 28.6 | 21.5 | 3117.5 | 43 | 6235 | 86 | 12470 | 7.87 | 200 |
| 25 | 1 | 25 | 26.4 | 32.5 | 34.3 | 36.6 | 16.5 | 2392.5 | 33 | 4785 | 66 | 9570 | 9.84 | 250 |
