Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 857) 1SC
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 1SC) – это специальный гидравлический шланг европейского стандарта, изготовленный компанией Шаньдун Дагун Руббер в соответствии с немецким стандартом DIN 20022 (EN857). Он специально разработан для гидравлических систем, требующих высокой гибкости при изгибе, и широко используется в европейском точном оборудовании, автомобильных гидравлических системах, малой строительной технике и других областях.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 1SC) – это специальный гидравлический шланг европейского стандарта, изготовленный компанией Шаньдун Дагун Руббер в соответствии с немецким стандартом DIN 20022 (EN857). Он специально разработан для гидравлических систем, требующих высокой гибкости при изгибе, и широко используется в европейском точном оборудовании, автомобильных гидравлических системах, малой строительной технике и других областях. Предназначен для транспортировки нефтяных гидравлических масел, топлива, смазочных материалов и других рабочих сред.Конструкция выполнена по гибкой европейской схеме: состоит из одного внутреннего слоя маслостойкой синтетической резины, одного слоя плетеного стального армирования и одного наружного слоя резины, устойчивой к маслам и атмосферным воздействиям. Благодаря специальной технологии плетения армирующего слоя изделие сочетает устойчивость к давлению и высокую гибкость, превосходя по изгибным характеристикам обычные шланги европейского стандарта.Диапазон рабочих температур составляет от -40 °C до +100 °C, что идеально подходит для условий эксплуатации европейского точного оборудования. Линейка типоразмеров охватывает метрические размеры от 6 мм до 25 мм и дюймовые от 1/4 дюйма до 1 дюйма. Внутренний диаметр в диапазоне 6,1–28,4 мм, диаметр армирующего слоя 9,6–31,9 мм, наружный диаметр 13,5–34,9 мм. Максимальное рабочее давление 10,5–22,5 МПа, испытательное давление 21–45 МПа, минимальное разрывное давление 42–90 МПа, минимальный радиус изгиба 75–230 мм (2,95–9,06 дюймов). Гибкость шланга повышена более чем на 30% по сравнению с обычными аналогами европейского стандарта.Основные преимущества:Первое, полное соответствие европейским стандартам и высокая гибкость. Изготовление по нормативам DIN 20022 (EN857) и отличные изгибные свойства полностью удовлетворяют требованиям европейского точного оборудования к гибкости трубопроводов.Второе, сбалансированные эксплуатационные характеристики и стабильность работы. Надежная устойчивость к давлению, внутренний слой устойчив к маслам и набуханию, а наружный – к погодным воздействиям и старению. Шланг стабильно функционирует в точных гидравлических системах без утечек.Третье, точные габариты и строгое соблюдение технологии производства. Изделие соответствует европейским требованиям точного машиностроения и идеально совместимо с европейскими соединительными фитингами.Основные преимущества:Первое, полное соответствие европейским стандартам и высокая гибкость. Изготовление по нормативам DIN 20022 (EN857) и отличные изгибные свойства полностью удовлетворяют требованиям европейского точного оборудования к гибкости трубопроводов.Второе, сбалансированные эксплуатационные характеристики и стабильность работы. Надежная устойчивость к давлению, внутренний слой устойчив к маслам и набуханию, а наружный – к погодным воздействиям и старению. Шланг стабильно функционирует в точных гидравлических системах без утечек.Третье, точные габариты и строгое соблюдение технологии производства. Изделие соответствует европейским требованиям точного машиностроения и идеально совместимо с европейскими соединительными фитингами.Четвертое, узкая специализация под условия с частым изгибом. Простой монтаж, отсутствие влияния на работу других точных узлов оборудования делает данный шланг оптимальным выбором для точных гидравлических систем европейского стандарта.

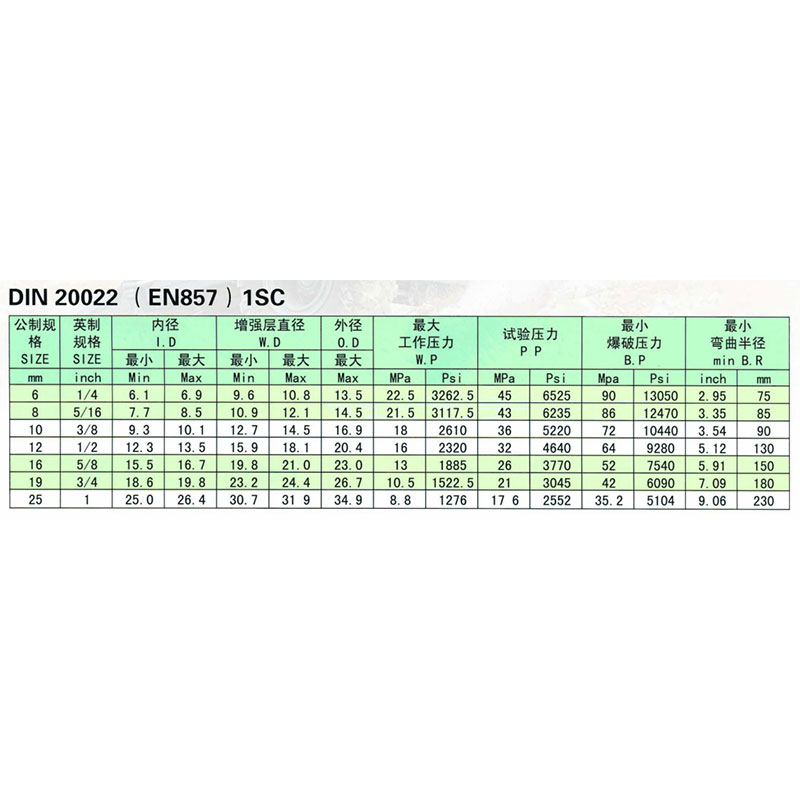

DIN 20022(EN857)1SC
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | ||||||
| Минимум | Максимальный | Минимум | Максимальный | Максимальный | ||||||||||
| mm | inch | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 6 | 1/4 | 6.1 | 6.9 | 9.6 | 10.8 | 13.5 | 22.5 | 3262.5 | 45 | 6525 | 90 | 13050 | 2.95 | 75 |
| 8 | 5/16 | 7.7 | 8.5 | 10.9 | 12.1 | 14.5 | 21.5 | 3117.5 | 43 | 6235 | 86 | 12470 | 3.35 | 85 |
| 10 | 3/8 | 9.3 | 10.1 | 12.7 | 14.5 | 16.9 | 18 | 2610 | 36 | 5220 | 72 | 10440 | 3.54 | 90 |
| 12 | 1/2 | 12.3 | 13.5 | 15.9 | 18.1 | 20.4 | 16 | 2320 | 32 | 4640 | 64 | 9280 | 5.12 | 130 |
| 16 | 5/8 | 15.5 | 16.7 | 19.8 | 21.0 | 23.0 | 13 | 1885 | 26 | 3770 | 52 | 7540 | 5.91 | 150 |
| 19 | 3/4 | 18.6 | 19.8 | 23.2 | 24.4 | 26.7 | 10.5 | 1522.5 | 21 | 3045 | 42 | 6090 | 7.09 | 180 |
| 25 | 1 | 25.0 | 26.4 | 30.7 | 319 | 34.9 | 8.8 | 1276 | 176 | 2552 | 35.2 | 5104 | 9.06 | 230 |
связаться с нами
Сопутствующие популярные продукты
Конвейерная лента с металлической сеткой в сердечнике
Конвейерная лента с металлической сеткой в сердечнике производства ООО Шаньдун Дагун Резина представляет собой высококлассную специальную конвейерную ленту, предназначенную для применения в тяжелых условиях эксплуатации, таких как металлургия, цементная промышленность, литейное производство, химическая отрасль, где присутствуют высокие температуры, интенсивный износ и опасность возгорания.
Конвейерная лента многослойная с тканевым сердечником
Конвейерная лента многослойная с тканевым сердечником — это универсальный и широко применяемый продукт ООО Шаньдун Дагун Резина. По материалу тягового слоя лента подразделяется на три основные серии: хлопчатобумажная (CC), нейлоновая (NN) и полиэфирная (EP). Лента адаптирована для транспортировки материалов в горнодобывающей, портовой, угольной, металлургической, строительной, химической, пищевой и других отраслях промышленности. Может использоваться для перемещения порошкообразных, гранулированных, кусковых и упакованных материалов и является одним из наиболее распространённых типов конвейерных лент в промышленном производстве.
Конвейерная лента с рельефным рисунком
Конвейерная лента с рельефным рисунком производства ООО Шаньдун Дагун Резина представляет собой противоскользящее транспортировочное изделие, специально разработанное для наклонных конвейеров. Она широко применяется в горнодобывающей промышленности, портовом хозяйстве, химической отрасли, пищевой промышленности и других сферах для транспортировки порошкообразных, гранулированных, мелкокусковых материалов и упакованных грузов при углах наклона от 0° до 40°, эффективно предотвращая сползание материалов и повышая эффективность транспортировки.
Огнестойкая конвейерная лента PVG с цельным сердечником
Огнестойкая конвейерная лента PVG с цельным сердечником — это высококачественная продукция ООО Шаньдун Дагун Резина, разработанная на основе огнестойкой конвейерной ленты с цельным сердечником из ПВХ. Она сочетает в себе огнестойкие свойства ПВХ и преимущества резины по износостойкости, строго соответствует многочисленным отраслевым стандартам безопасности и широко применяется в условиях высоких требований к огнестойкости и антистатичности, таких как подземные угольные шахты, металлические рудники, химические промышленные зоны, для транспортировки тяжёлых грузов.
Резиновый рукав высокого давления с навивкой из стальной проволоки для высокоинтенсивных импульсов SAE 100 R15
Высокоимпульсный гидравлический резиновый шланг с навивным стальным армированием (SAE 100 R15) – это модернизированный по американским стандартам высокоимпульсный гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер на основе модели R13, соответствующий стандарту SAE 100 R15 с улучшенными импульсными характеристиками и повышенной несущей способностью при высоком давлении.
Резиновый рукав высокого давления с оплеткой из стальной проволоки, тип 3 по GB/T 3683
Гидравлический резиновый шланг с плетеным стальным армированием (GB/T 3683 Тип 3) представляет собой высокодавляющий гидравлический шланг, модернизированный компанией Шаньдун Дагун Руббер на основе изделия Тип 2. Изготовленный в строгом соответствии с национальными стандартами Китая, он специально разработан для высокодавляющих гидравлических систем и широко применяется в тяжелой строительной технике, нефтеразведке, горном оборудовании, судовых гидравлических системах и других условиях высокого давления.

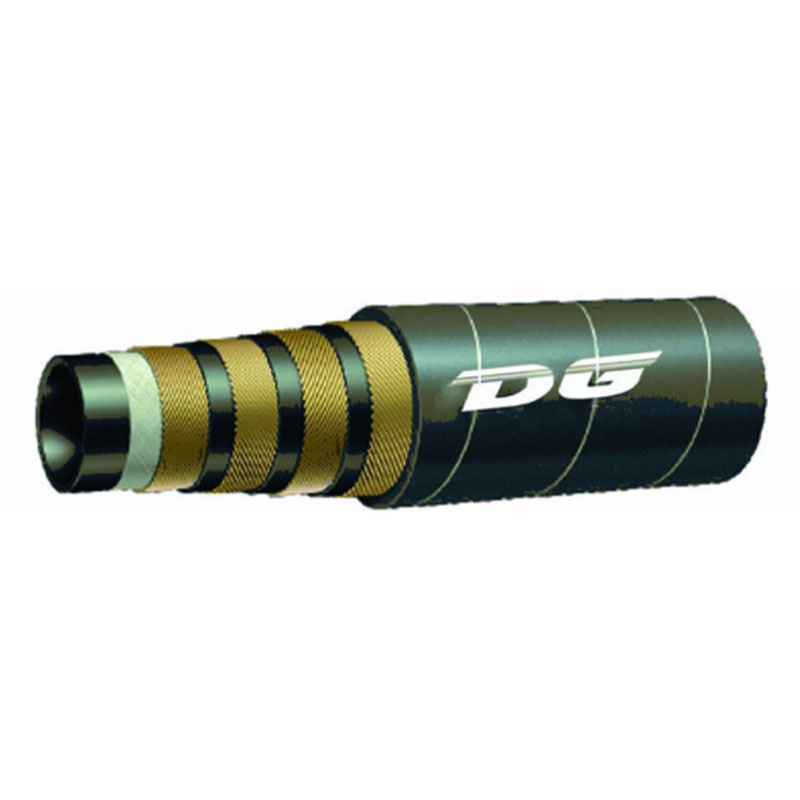

Резиновый рукав высокого давления с навивкой из стальной проволоки SAE 100 R12
Стальной навивной армированный гидравлический резиновый шланг (SAE 100 R12) – это высокотемпературный и высокодавляющий гидравлический шланг, производимый компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R12, специально разработанный для высокотемпературных и высокодавляющих гидравлических систем, он широко применяется в аэрокосмической отрасли, высококлассном тяжелом машиностроении, высокотемпературном промышленном оборудовании и других сценариях, предназначен для транспортировки высокотемпературных и высокодавляющих нефтяных гидравлических масел, смазочных материалов и других рабочих сред.
Резиновый рукав высокого давления с оплеткой из стальной проволоки, тип 2 по GB/T 3683
Гидравлический резиновый шланг с плетеным стальным армированием (GB/T 3683 Тип 2) – это универсальный гидравлический транспортировочный шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с национальными стандартами Китая. Он широко используется в угледобывающей, нефтяной, строительной, судостроительной, машиностроительной, энергетической, строительной и металлургической отраслях, предназначен для транспортировки нефтяных гидравлических масел, спиртов, топлива, смазочных материалов, эмульсий и других рабочих сред при определенном давлении и температуре, обеспечивая передачу давления и перемещение жидкостей в гидравлических системах.

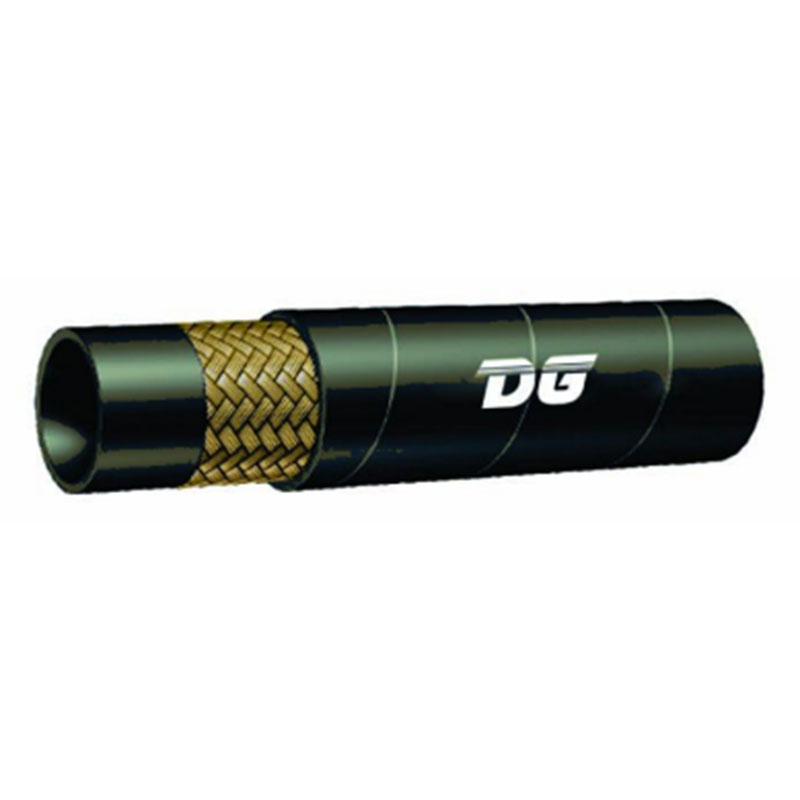

Резиновый рукав высокого давления с оплеткой из стальной проволоки SAE 100R1
Гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R1) – это международный гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с американскими стандартами SAE, соответствующий промышленным нормам США, он широко используется для комплектации импортного оборудования, международных проектных работ, автомобильного производства, общего машиностроения и других отраслей, предназначен для транспортировки нефтяного гидравлического масла, спиртовых смесей, топлива, смазочных материалов и других рабочих сред, обеспечивая передачу давления и транспортировку сред в гидравлических системах.
Резиновый рукав высокого давления с навивкой из стальной проволоки, тип 4SP по GB/T 10544
Гидравлический резиновый шланг с стальной намоткой (тип 4SP по ГОСТ 10544) это высоконапорный тяжелый гидравлический рукав, произведенный компанией «Шаньдун Дагун Резина» в соответствии с национальными стандартами Китая, разработанный специально для сверхвысоконапорных гидравлических систем, он широко применяется в нефтеразведке, тяжелом строительном машиностроении, горном оборудовании, судовых гидравлических системах и других экстремальных высоконапорных условиях.
Резиновый рукав высокого давления с навивкой из стальной проволоки, тип 4SH по GB/T 10544
Гидравлический резиновый шланг с стальной намоткой (тип 4SH по ГОСТ 10544) — это модернизированная версия сверхвысоконапорного гидравлического рукава на основе типа 4SP, произведенная компанией «Шаньдун Дагун Резина» в строгом соответствии с национальными стандартами Китая, он обладает более высокой несущей способностью по давлению и улучшенными импульсными характеристиками, широко применяется в сверхтяжелом строительном машиностроении, глубоководной нефтеразведке.
Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 853) 1SN, 1ST
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN853) 1SN, 1ST) – это гидравлический шланг европейского стандарта, изготовленный компанией Шаньдун Дагун Руббер в соответствии с немецким стандартом DIN 20022 (EN853). Изделие полностью соответствует европейским промышленным нормам и широко используется для комплектации европейского оборудования, международных проектных работ, автомобильной промышленности, общего машиностроения и других отраслей.

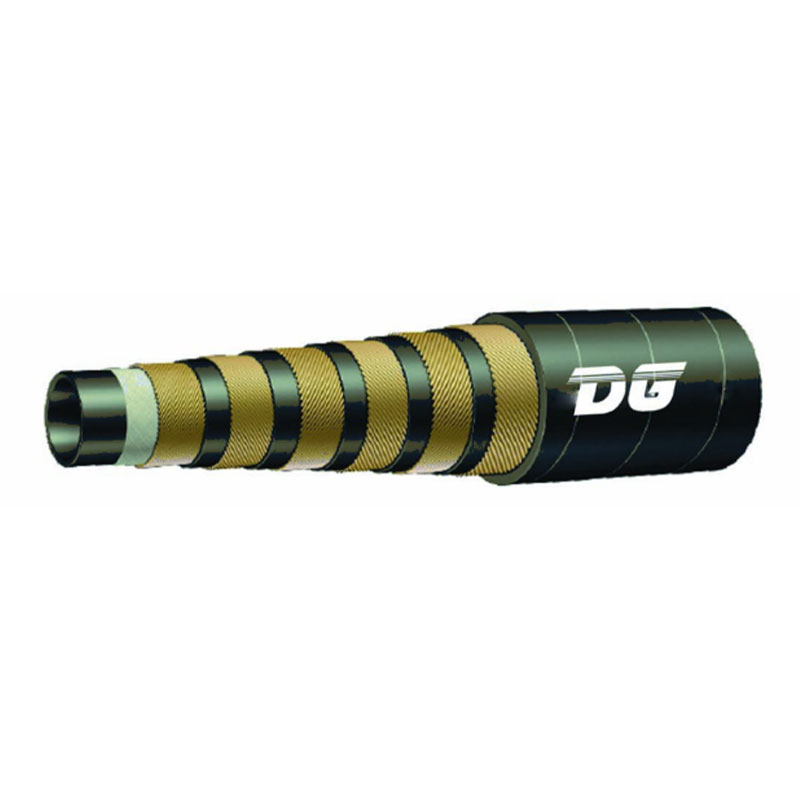

Резиновый рукав высокого давления с навивкой из стальной проволоки для высокоинтенсивных импульсов SAE 100 R13
