Продукция
Резиновый рукав высокого давления с навивкой из стальной проволоки для высокоинтенсивных импульсов SAE 100 R13
Стальной навивной армированный высокоимпульсный гидравлический резиновый шланг (SAE 100 R13) является специализированным шлангом по американским стандартам, разработанным компанией Шаньдун Дагун Руббер для высокоимпульсных и высокодавляющих гидравлических систем, он полностью соответствует стандарту SAE 100 R13 и широко применяется в высокочастотных вибрационных гидравлических устройствах, тяжелой строительной технике.
Описание
маркер
Описание продукта
Стальной навивной армированный высокоимпульсный гидравлический резиновый шланг (SAE 100 R13) является специализированным шлангом по американским стандартам, разработанным компанией Шаньдун Дагун Руббер для высокоимпульсных и высокодавляющих гидравлических систем, он полностью соответствует стандарту SAE 100 R13 и широко применяется в высокочастотных вибрационных гидравлических устройствах, тяжелой строительной технике, авиационных гидравлических системах и других условиях с интенсивными импульсными нагрузками, предназначен для транспортировки высокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред, обеспечивая стабильную эксплуатацию в высокоимпульсной среде. Конструкция изделия имеет оптимизированную конструкцию под высокие импульсные нагрузки и состоит из одного внутреннего слоя маслостойкой синтетической резины, шести слоев армирования из навивной стальной проволоки и одного наружного слоя синтетической резины, устойчивой к маслам и атмосферным воздействиям, армирующие слои изготовлены по технологии перекрестной уплотненной навивки, а стальная проволока выполнена из высокопрочного и высокоэластичного материала, что значительно увеличивает усталостный ресурс при импульсных нагрузках. Диапазон рабочих температур составляет от -40 °C до +121 °C, отличная термостойкость позволяет шлангу адаптироваться к повышению температуры при работе в высокоимпульсных режимах. Технические и габаритные параметры оптимизированы под высокоимпульсные условия, внутренний диаметр, диаметр армирующих слоев и наружный диаметр точно согласованы между собой, максимальное рабочее давление, испытательное давление и минимальное разрывное давление полностью удовлетворяют требованиям американских стандартов для высокоимпульсных шлангов, минимальный радиус изгиба подходит для прокладки трубопроводов в условиях высокочастотной вибрации и сохраняет устойчивость конструкции при постоянных импульсных воздействиях. Основные преимущества: во-первых, увеличенный ресурс при импульсных нагрузках, сочетание шести слоев армирования с перекрестной уплотненной навивкой и высокоэластичных материалов повышает усталостную прочность более чем на 50% по сравнению с обычными высокодавляющими шлангами, изделие выдерживает частые и длительные импульсные удары без риска усталостного разрыва; во-вторых, стабильные высокодавляющие характеристики, высокая плотность и прочность армирующих слоев обеспечивают отличную несущую способность, исключая появление вздутий и утечек при совместном воздействии высокого давления и импульсов; в-третьих, точное соответствие американским стандартам, строгое соблюдение нормы SAE 100 R13 обеспечивает полную совместимость с международным высокоимпульсным гидравлическим оборудованием; в-четвертых, повышенная долговечность, сочетание специальной резины и высокопрочной стальной проволоки гарантирует устойчивость к маслам, высоким температурам и старению, все слои плотно сцеплены между собой без отслоений, делая данный шланг основным гарантирующим элементом для высокоимпульсных высокодавляющих гидравлических систем.

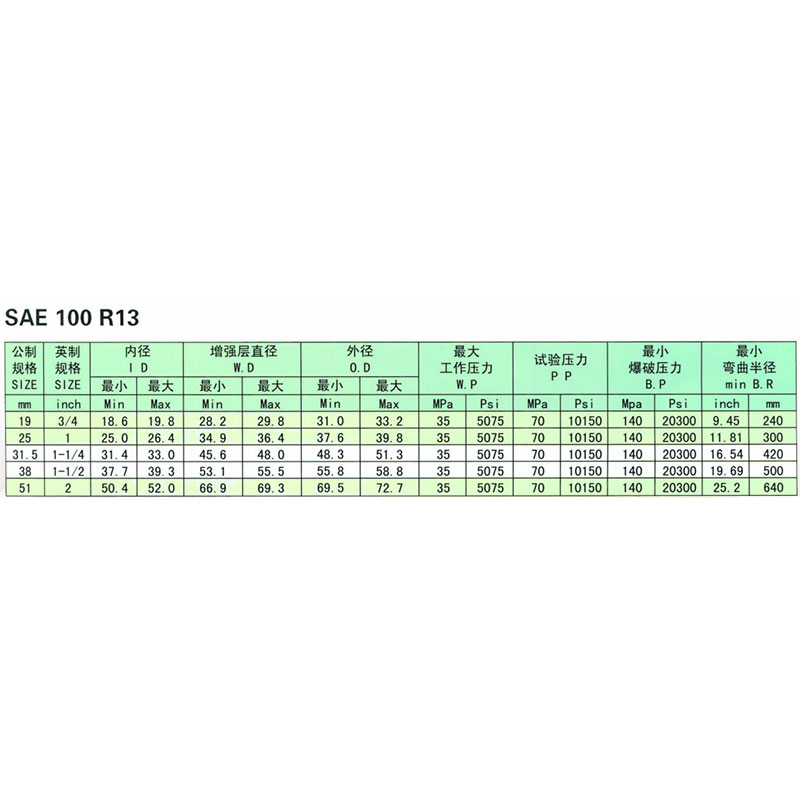

SAE 100 R13
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | |||||||
| Минимум | Максимальный | Минимум | Максимальный | Минимум | Максимальный | ||||||||||
| mm | inch | Min | Max | Min | Max | Min | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 19 | 3/4 | 18.6 | 19.8 | 28.2 | 29.8 | 31.0 | 33.2 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 9.45 | 240 |
| 25 | 1 | 25.0 | 26.4 | 34.9 | 36.4 | 37.6 | 39.8 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 11.81 | 300 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 45.6 | 48.0 | 48.3 | 51.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 16.54 | 420 |
| 38 | 1-1/2 | 37.7 | 39.3 | 53.1 | 55.5 | 55.8 | 58.8 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 19.69 | 500 |
| 51 | 2 | 50.4 | 52.0 | 66.9 | 69.3 | 69.5 | 72.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 25.2 | 640 |
