Резиновый рукав высокого давления с навивкой из стальной проволоки SAE 100 R10
Стальной навивной армированный гидравлический резиновый шланг (SAE 100 R10) представляет собой сверхвысокодавляющий гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R10, по сравнению с моделью R9 он имеет модернизированные армирующие слои и улучшенные материалы, что значительно повышает его способность выдерживать высокое давление, широко используется в условиях экстремально высокого давления, таких как сверхвысокодавляющие гидравлические системы, нефтеразведка, оборудование для глубоководных работ, и предназначен для транспортировки сверхвысокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред.
Описание
маркер
Описание продукта
Стальной навивной армированный гидравлический резиновый шланг (SAE 100 R10) представляет собой сверхвысокодавляющий гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R10, по сравнению с моделью R9 он имеет модернизированные армирующие слои и улучшенные материалы, что значительно повышает его способность выдерживать высокое давление, широко используется в условиях экстремально высокого давления, таких как сверхвысокодавляющие гидравлические системы, нефтеразведка, оборудование для глубоководных работ, и предназначен для транспортировки сверхвысокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред. Конструкция изделия выполнена по оптимизированной многослойной навивной схеме, состоит из одного внутреннего слоя маслостойкой синтетической резины, многослойного армирования из высокопрочной стальной проволоки и одного наружного слоя синтетической резины с устойчивостью к маслам и атмосферным воздействиям, стальная проволока изготовлена из импортного высокопрочного сырья, применяется высокоточная технология навивки, благодаря чему общие показатели давления и долговечности значительно улучшены. Диапазон рабочих температур составляет от -40 °C до +100 °C, что позволяет соответствовать требованиям эксплуатации в экстремальных условиях. Номенклатура размеров охватывает метрические диаметры от 5 мм до 51 мм и дюймовые от 3/16 дюйма до 2 дюймов, минимальный внутренний диаметр – 4,8 мм, максимальный – 52,0 мм, диаметр армирующих слоев составляет 14,3–72,2 мм, наружный диаметр 18,3–75,2 мм, максимальное рабочее давление 28–70 МПа, испытательное давление 56–140 МПа, минимальное разрывное давление 112–280 МПа, минимальный радиус изгиба от 75 мм до 710 мм (2,94–27,95 дюймов), сверхвысокодавляющие характеристики соответствуют высшему уровню американских стандартов. Основные конкурентные преимущества: во-первых, полное соответствие американским стандартам для сверхвысокого давления, строгое соблюдение нормы SAE 100 R10 позволяет удовлетворять потребностям международных гидравлических систем экстремально высокого давления и обеспечивает полную совместимость с импортным сверхвысокодавляющим оборудованием; во-вторых, предельно высокая несущая способность, многослойное стальное навивное армирование формирует сверхпрочную конструкцию с высокой устойчивостью к разрыву, выдерживает частые импульсные нагрузки при сверхвысоком давлении без каких-либо рисков для безопасности; в-третьих, сочетание высокого качества и долговечности, использование импортных материалов и высокоточной технологии производства обеспечивает маслостойкость и коррозионную устойчивость внутреннего слоя, а наружный слой устойчив к истиранию, погодным воздействиям и старению, все слои плотно сцеплены между собой и гарантируют длительный срок службы; В четвертых, универсальность для экстремальных условий эксплуатации, шланг стабильно работает в глубоководной среде, при повышенных температурах, высокой вибрации и других сложных условиях, являясь ключевым комплектующим элементом для международных стандартных сверхвысокодавляющих гидравлических систем.

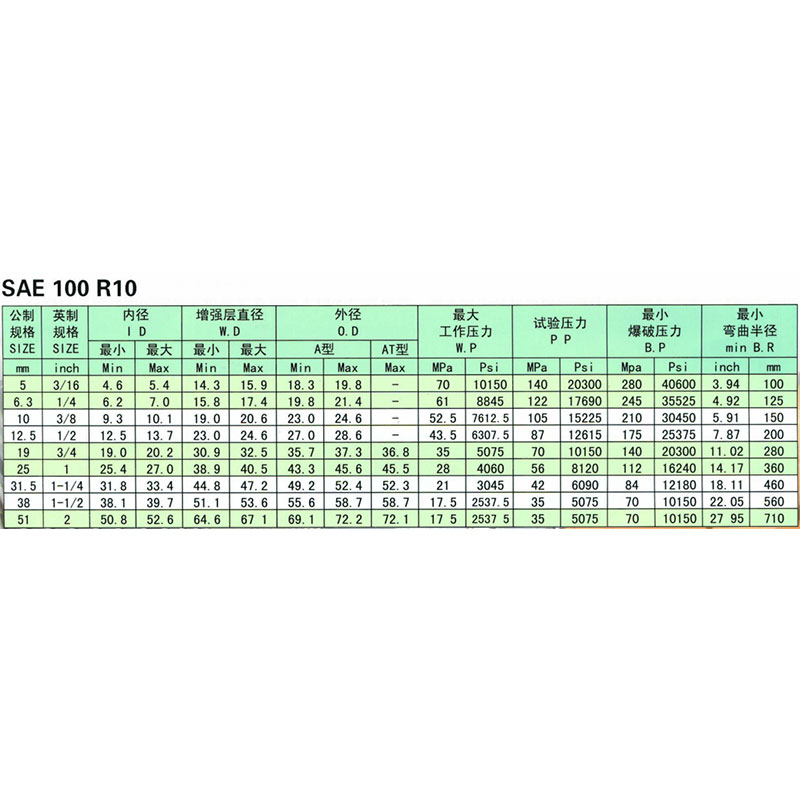

SAE 100 R10
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | ||||||||
| Минимум | Максимальный | Минимум | Максимальный | Тип A | Тип AT | |||||||||||
| мм | inch | Min | Max | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | мм |
| 5 | 3/16 | 4.6 | 5.4 | 14.3 | 15.9 | 18.3 | 19.8 | - | 70 | 10150 | 140 | 20300 | 280 | 40600 | 3.94 | 100 |
| 6.3 | 1/4 | 6.2 | 7.0 | 15.8 | 17.4 | 19.8 | 21.4 | - | 61 | 8845 | 122 | 17690 | 245 | 35525 | 4.92 | 125 |
| 10 | 3/8 | 9.3 | 10.1 | 19.0 | 20.6 | 23.0 | 24.6 | - | 52.5 | 7612.5 | 105 | 15225 | 210 | 30450 | 5.91 | 150 |
| 12.5 | 1/2 | 12.5 | 13.7 | 23.0 | 24.6 | 27.0 | 28.6 | - | 43.5 | 6307.5 | 87 | 12615 | 175 | 25375 | 7.87 | 200 |
| 19 | 3/4 | 19.0 | 20.2 | 30.9 | 32.5 | 35.7 | 37.3 | 36.8 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 11.02 | 280 |
| 25 | 1 | 25.4 | 27.0 | 38.9 | 40.5 | 43.3 | 45.6 | 45.5 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 14.17 | 360 |
| 31.5 | 1-1/4 | 31.8 | 33.4 | 44.8 | 47.2 | 49.2 | 52.4 | 52.3 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 18.11 | 460 |
| 38 | 1-1/2 | 38.1 | 39.7 | 51.1 | 53.6 | 55.6 | 58.7 | 58.7 | 17.5 | 2537.5 | 35 | 5075 | 70 | 10150 | 22.05 | 560 |
| 51 | 2 | 50.8 | 52.6 | 64.6 | 671 | 69.1 | 72.2 | 72.1 | 175 | 25375 | 35 | 5075 | 70 | 10150 | 2795 | 710 |
