Резиновый рукав высокого давления с навивкой из стальной проволоки, тип 4SH по GB/T 10544
Гидравлический резиновый шланг с стальной намоткой (тип 4SH по ГОСТ 10544) — это модернизированная версия сверхвысоконапорного гидравлического рукава на основе типа 4SP, произведенная компанией «Шаньдун Дагун Резина» в строгом соответствии с национальными стандартами Китая, он обладает более высокой несущей способностью по давлению и улучшенными импульсными характеристиками, широко применяется в сверхтяжелом строительном машиностроении, глубоководной нефтеразведке.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с стальной намоткой (тип 4SH по ГОСТ 10544) — это модернизированная версия сверхвысоконапорного гидравлического рукава на основе типа 4SP, произведенная компанией «Шаньдун Дагун Резина» в строгом соответствии с национальными стандартами Китая, он обладает более высокой несущей способностью по давлению и улучшенными импульсными характеристиками, широко применяется в сверхтяжелом строительном машиностроении, глубоководной нефтеразведке, высоконапорном гидравлическом оборудовании и других сверхвысоконапорных условиях, предназначен для транспортировки нефтяных гидравлических масел, эмульсий и других сверхвысоконапорных рабочих сред, изделие имеет оптимизированную конструкцию с четырьмя слоями стальной намотки, состоит из маслостойкого внутреннего слоя из синтетического каучука, четырех слоев высокопрочной стальной намотки и наружного слоя из маслостойкого и атмосферостойкого синтетического каучука, для намотки используется высокопрочная стальная проволока, плотность намотки и технология укладки дополнительно оптимизированы, за счет чего значительно повышены несущая способность по давлению и срок службы при импульсных нагрузках, рабочий температурный диапазон составляет от -40 °C до +100 °C, как у типа 4SP, что обеспечивает адаптацию к экстремальным условиям, типоразмеры ориентированы на потребности сверхвысокого давления: минимальный внутренний диаметр 18,8 мм, максимальный 52,0 мм, диаметр армирующего слоя 27,6–64,2 мм, наружный диаметр 31,4–69,7 мм, максимальное рабочее давление 35–53 МПа, испытательное давление 52,5–79,5 МПа, минимальное разрывное давление 100–169 МПа, минимальный радиус изгиба 280–660 мм, при одинаковом внутреннем диаметре рабочее давление на 15–25% выше, чем у типа 4SP, ключевые конкурентные преимущества: во-первых, максимальные сверхвысоконапорные характеристики оптимизированные четыре слоя высокопрочной стальной намотки обеспечивают отечественный лидерский уровень по прочности на сжатие и импульсной стойкости, шланг устойчив к частым ударным нагрузкам сверхвысокого давления без риска утечек или деформации, во-вторых, модернизированная конструкция и материалы применена более высокопрочная стальная проволока и специальный высоконапорный каучук, оптимизирована технология склеивания слоев, за счет чего значительно повышены целостность конструкции и долговечность, в-третьих, адаптация к экстремальным условиям стабильно работает в глубоководных средах, при высоких температурах, сильных вибрациях и других экстремальных условиях, обеспечивая надежную эксплуатацию сверхтяжелого оборудования и сверхвысоконапорных систем, в-четвертых, строгий контроль качества каждая партия продукции проходит испытания на разрыв при сверхвысоком давлении и импульсные тесты, гарантируя 100% годность, длительный срок службы, шланг является топовым сопутствующим изделием для сверхвысоконапорной гидравлической техники.

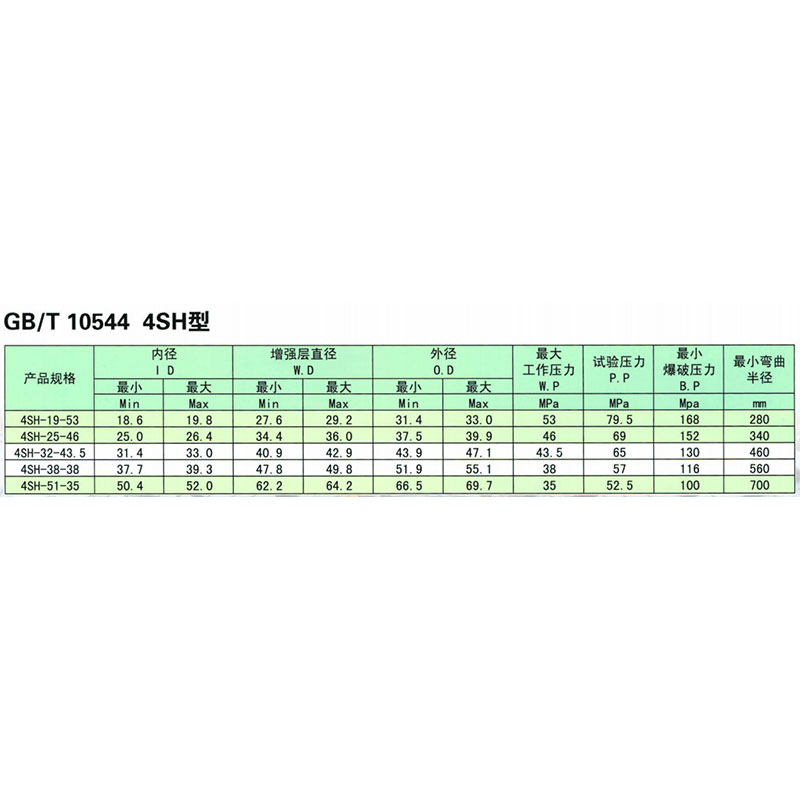

GB/T 10544 4SH тип
| Технические характеристики | Внутренний диаметр
ID |
Диаметр армирующего слоя
W.D |
Наружный диаметр
0.D |
Максимальное рабочее давление
W.P |
Испытательное давление P.P | Минимальное разрывное давление B.P | Минимальный радиус изгиба | |||
| минимальное | максимальное | минимальное | максимальное | минимальное | максимальное | |||||
| мин | макс | мин | макс | мин | макс | МПа | МПа | МПа | мм | |
| 4SH-19-53 | 18.6 | 19.8 | 27.6 | 29.2 | 31.4 | 33.0 | 53 | 79.5 | 168 | 280 |
| 4SH-25-46 | 25.0 | 26.4 | 34.4 | 36.0 | 37.5 | 39.9 | 46 | 69 | 152 | 340 |
| 4SH-32-43.5 | 31.4 | 33.0 | 40.9 | 42.9 | 43.9 | 47.1 | 43.5 | 65 | 130 | 460 |
| 4SH-38-38 | 37.7 | 39.3 | 47.8 | 49.8 | 51.9 | 55.1 | 38 | 57 | 116 | 560 |
| 4SH-51-35 | 50.4 | 52.0 | 62.2 | 64.2 | 66.5 | 69.7 | 35 | 52.5 | 100 | 700 |
