Резиновый рукав высокого давления малого размера с оплеткой из стальной проволоки SAE 100R17
Малый гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R17) – это миниатюрный высокодавляющий гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии со стандартом SAE 100 R17. Он имеет улучшенную армирующую конструкцию по сравнению с моделью R16, сочетает компактные размеры и высокое давление, широко применяется в высокоточном оборудовании, малогабаритных высокодавляющих гидравлических системах, аэрокосмических комплектующих, электронных гидравлических устройствах и других сферах, предназначен для транспортировки средне- и высокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред.
Описание
маркер
Описание продукта
Малый гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R17) – это миниатюрный высокодавляющий гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии со стандартом SAE 100 R17. Он имеет улучшенную армирующую конструкцию по сравнению с моделью R16, сочетает компактные размеры и высокое давление, широко применяется в высокоточном оборудовании, малогабаритных высокодавляющих гидравлических системах, аэрокосмических комплектующих, электронных гидравлических устройствах и других сферах, предназначен для транспортировки средне- и высокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред. Конструкция изделия выполнена в высокопрочном миниатюрном исполнении, состоит из одного внутреннего слоя маслостойкой синтетической резины, одного или двух слоев плетеного стального армирования и одного наружного слоя масло- и атмосферостойкой синтетической резины. Армирование выполнено из тонкой высокопрочной стальной проволоки с высокой плотностью плетения, что позволяет выдерживать высокое давление при компактных габаритах. Диапазон рабочих температур составляет от -40 °C до +100 °C, полностью соответствуя температурным требованиям эксплуатации точного оборудования. Линейка размеров ориентирована на потребности малогабаритных высокодавляющих систем: минимальный внутренний диаметр 6,2 мм, максимальный 26,4 мм, диаметр армирующего слоя 11,0–38,6 мм, наружный диаметр 13,2–41,6 мм, максимальное постоянное рабочее давление 21 МПа, испытательное давление 42 МПа, минимальное разрывное давление 84 МПа, минимальный радиус изгиба 50–150 мм (1,97–5,81 дюймов). Благодаря этому шланг при малых размерах демонстрирует высокодавляющие характеристики, сопоставимые с обычными гидравлическими шлангами. Основные конкурентные преимущества: во-первых, сочетание компактности и высокого давления, миниатюрная конструкция подходит для точного оборудования и выдерживает постоянное давление 21 МПа, удовлетворяя потребностям малых высокодавляющих гидравлических систем; во-вторых, высокая точность и стабильность, плотное равномерное плетение тонкой стальной проволоки обеспечивает равномерное распределение нагрузки, отличные импульсные свойства, исключает риски утечек и деформации; в-третьих, исключительная гибкость при монтаже, малый радиус изгиба позволяет прокладывать трубопроводы в очень стесненных условиях без нарушения общей компоновки оборудования; в четвертых, высокое качество и долговечность, использование специальной миниатюрной резины и высокопрочной тонкой стальной проволоки, плотное сцепление всех слоев обеспечивает маслостойкость, атмосферостойкость и устойчивость к старению, продлевая срок службы изделия и делая его ключевым комплектующим элементом высококлассных миниатюрных высокодавляющих гидравлических систем.

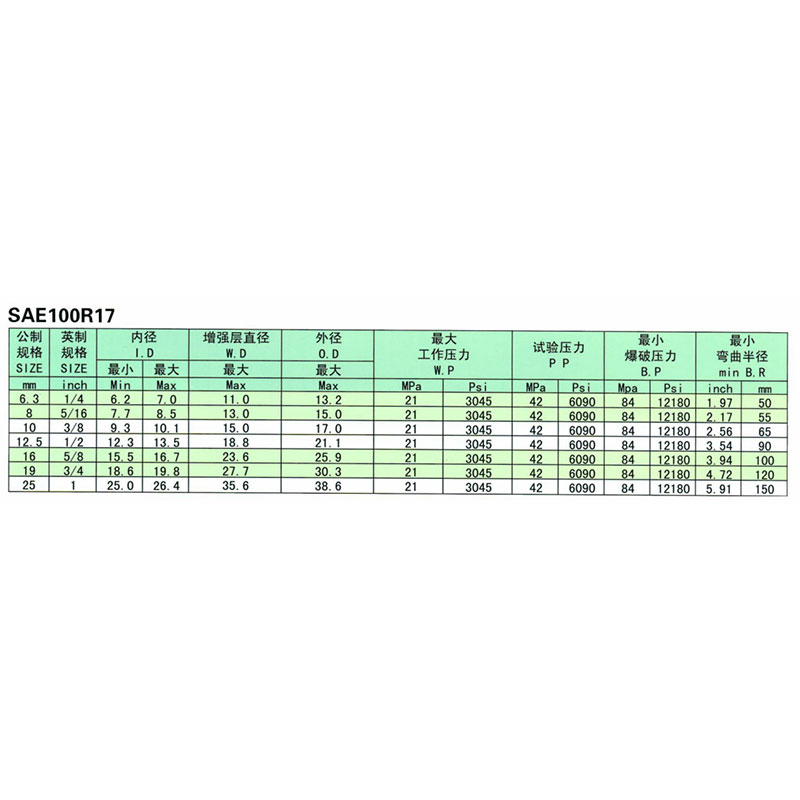

SAE100R17
| Метрический размер | Дюймовый размер | Внутренний диаметр | Диаметр армирующего слояW.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгибамин B.R | |||||
| Минимум | Максимальный | Максимальный | Максимальный | ||||||||||
| мм | дюйм | мин | Max | Max | Max | Мпа | Пси | Мпа | Пси | Мпа | Пси | дюйм | мм |
| 6.3 | 1/4 | 6.2 | 7.0 | 11.0 | 13.2 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 1.97 | 50 |
| 8 | 5/16 | 7.7 | 8.5 | 13.0 | 15.0 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 2.17 | 55 |
| 10 | 3/8 | 9.3 | 10.1 | 15.0 | 17.0 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 2.56 | 65 |
| 12.5 | 1/2 | 12.3 | 13.5 | 18.8 | 21.1 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 |
| 16 | 5/8 | 15.5 | 16.7 | 23.6 | 25.9 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.94 | 100 |
| 19 | 3/4 | 18.6 | 19.8 | 27.7 | 30.3 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 4.72 | 120 |
| 25 | 1 | 25.0 | 26.4 | 35.6 | 38.6 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 5.91 | 150 |
