Продукция

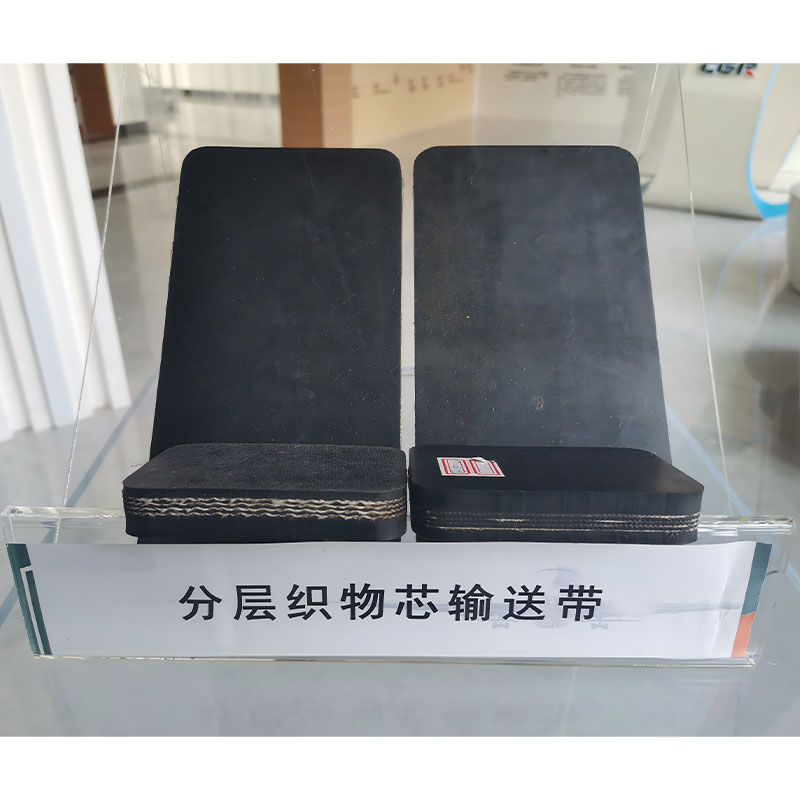

Конвейерная лента многослойная с тканевым сердечником
Конвейерная лента многослойная с тканевым сердечником — это универсальный и широко применяемый продукт ООО Шаньдун Дагун Резина. По материалу тягового слоя лента подразделяется на три основные серии: хлопчатобумажная (CC), нейлоновая (NN) и полиэфирная (EP). Лента адаптирована для транспортировки материалов в горнодобывающей, портовой, угольной, металлургической, строительной, химической, пищевой и других отраслях промышленности. Может использоваться для перемещения порошкообразных, гранулированных, кусковых и упакованных материалов и является одним из наиболее распространённых типов конвейерных лент в промышленном производстве.
Описание
маркер
Описание продукта
Конвейерная лента многослойная с тканевым сердечником — это универсальный и широко применяемый продукт ООО Шаньдун Дагун Резина. По материалу тягового слоя лента подразделяется на три основные серии: хлопчатобумажная (CC), нейлоновая (NN) и полиэфирная (EP). Лента адаптирована для транспортировки материалов в горнодобывающей, портовой, угольной, металлургической, строительной, химической, пищевой и других отраслях промышленности. Может использоваться для перемещения порошкообразных, гранулированных, кусковых и упакованных материалов и является одним из наиболее распространённых типов конвейерных лент в промышленном производстве. Продукция имеет многослойную композитную конструкцию, состоящую из верхнего обкладочного слоя, нижнего обкладочного слоя и многослойного тканевого сердечника. Тканевый сердечник подвергается пропитке, обеспечивающей прочное сцепление с резиной и высокую межслойную адгезию, что гарантирует равномерное распределение нагрузки по всей ленте. Ассортимент продукции разнообразен: по характеристикам обкладочной резины ленты подразделяются на обычные, термостойкие, высокотемпературостойкие, износостойкие, огнестойкие, антистатические, кислотощелочестойкие, маслостойкие, пищевые и другие типы, удовлетворяющие различным условиям эксплуатации. Хлопчатобумажная лента (CC) относится к традиционному типу и подходит для транспортировки на средние и короткие расстояния. Нейлоновая лента (NN) отличается хорошей эластичностью, высокой прочностью и ударопрочностью, подходит для средних и длинных расстояний, высоких нагрузок и скоростей. Полиэфирная лента (EP) обладает высоким модулем упругости, малой вытяжимостью и хорошей термостойкостью, подходит для средних и длинных дистанций с тяжёлыми нагрузками и высокими скоростями. Технические характеристики: тканевые модели включают CC-56, NN100–NN400, EP100–EP400, прочность одного слоя ткани — от 56 Н/мм до 400 Н/мм, количество слоёв ткани — от 2 до 12, ширина ленты — от 300 мм до 2800 мм, длина — от 20 м до 1000 м (возможна намотка типа «глазок»), толщина обкладочной резины — от 1,5 мм до 6,0 мм, общая толщина гибко регулируется в зависимости от количества слоёв и толщины резины. Ключевые преимущества: во-первых, гибкость выбора — материал, количество слоёв и толщина резины могут быть индивидуально подобраны под различные требования транспортировки; во-вторых, разнообразие свойств — возможность выбора обкладочной резины с соответствующими характеристиками в зависимости от условий эксплуатации, диапазон рабочих температур от -40°C до +150°C, кислотощелочестойкость, маслостойкость, износостойкость и другие свойства подбираются по требованию; в-третьих, высокая экономическая эффективность — простая конструкция, удобство обслуживания, длительный срок службы, высокая практичность и экономичность в типовых транспортных сценариях, что позволяет эффективно снижать эксплуатационные расходы предприятия.

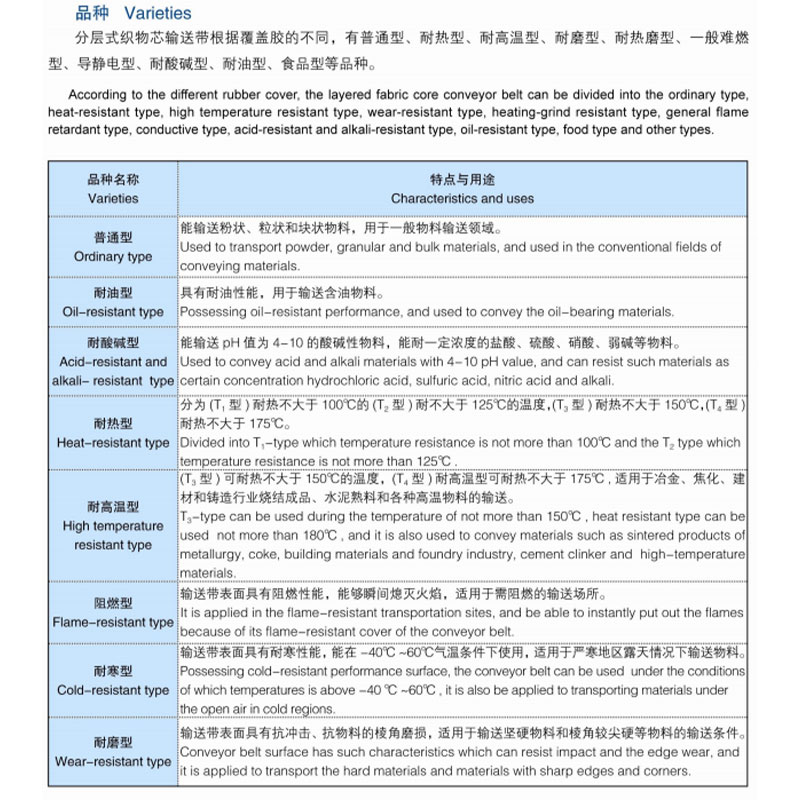

Типы
В зависимости от типа обкладочной резины многослойные конвейерные ленты с тканевым сердечником подразделяются на следующие разновидности: обычного типа, термостойкие, высокотемпературостойкие, износостойкие, термоизносостойкие, общего назначения трудновоспламеняемые, антистатические, кислотощелочестойкие, маслостойкие, пищевые и другие типы.
| Тип | Характеристики и назначение |
| Обычного типа | Предназначена для транспортировки порошкообразных, гранулированных и кусковых материалов; используется в типовых областях транспортировки материалов. |
| Маслостойкого типа | Обладает маслостойкостью; используется для транспортировки материалов, содержащих масла. |
| Кислотощелочестойкого типа | Используется для транспортировки кислотных и щелочных материалов с pH значением от 4 до 10; устойчива к воздействию соляной, серной, азотной кислот, а также слабых щелочей в определённых концентрациях. |
| Термостойкого типа | Подразделяется на: тип T₁ — термостойкость не выше 100°C, тип T₂ — термостойкость не выше 125°C, тип T₃ — термостойкость не выше 150°C, тип T₄ — термостойкость не выше 175°C. |
| Высокотемпературостойкого типа | Тип T₃ может эксплуатироваться при температуре не выше 150°C, тип T₄ — при температуре не выше 175°C. Применяется в металлургической, коксохимической, строительной и литейной промышленности для транспортировки спечённых продуктов, цементного клинкера и различных высокотемпературных материалов. |
| Огнестойкого типа | Поверхность конвейерной ленты обладает огнестойкими свойствами, способна мгновенно гасить пламя; применяется на объектах, где требуется огнестойкость при транспортировке. |
| Морозостойкого типа | Поверхность конвейерной ленты обладает морозостойкими свойствами; может эксплуатироваться при температуре от -40°C до +60°C. Применяется для транспортировки материалов на открытом воздухе в холодных регионах. |
| Износостойкого типа | Поверхность конвейерной ленты обладает ударопрочностью и стойкостью к абразивному износу от острых кромок материалов. Применяется для транспортировки твёрдых материалов и материалов с острыми гранями и углами. |

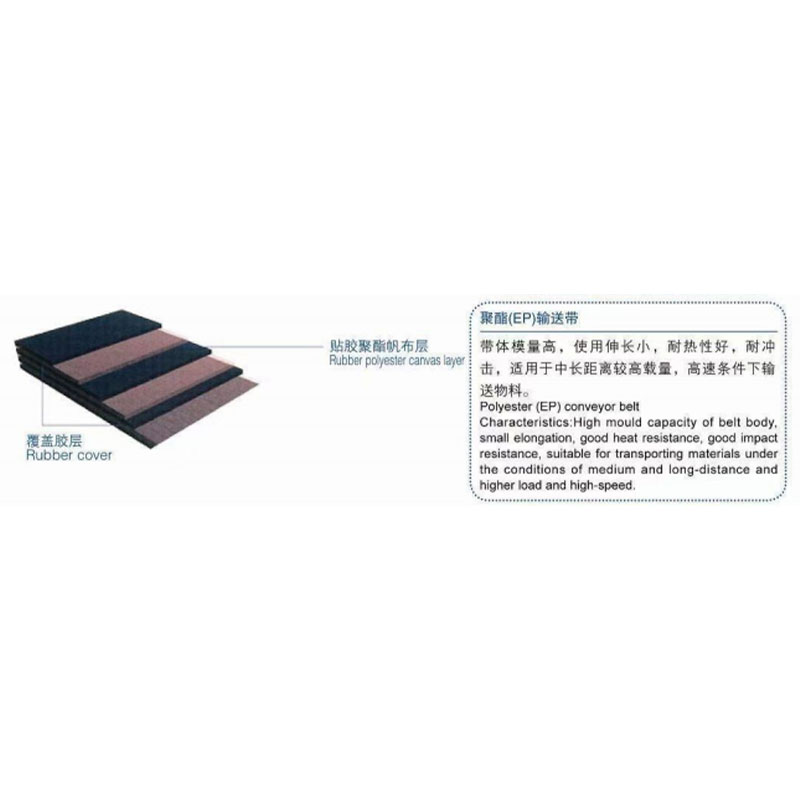

Резиновый обкладочный слой
Прорезиненный слой полиэфирной ткани
Полиэфирная конвейерная лента (EP)
Характеристики: высокий модуль упругости ленты, малая вытяжимость при эксплуатации, хорошая термостойкость, хорошая ударопрочность. Применяется для транспортировки материалов на средние и длинные расстояния при повышенных нагрузках и высоких скоростях.

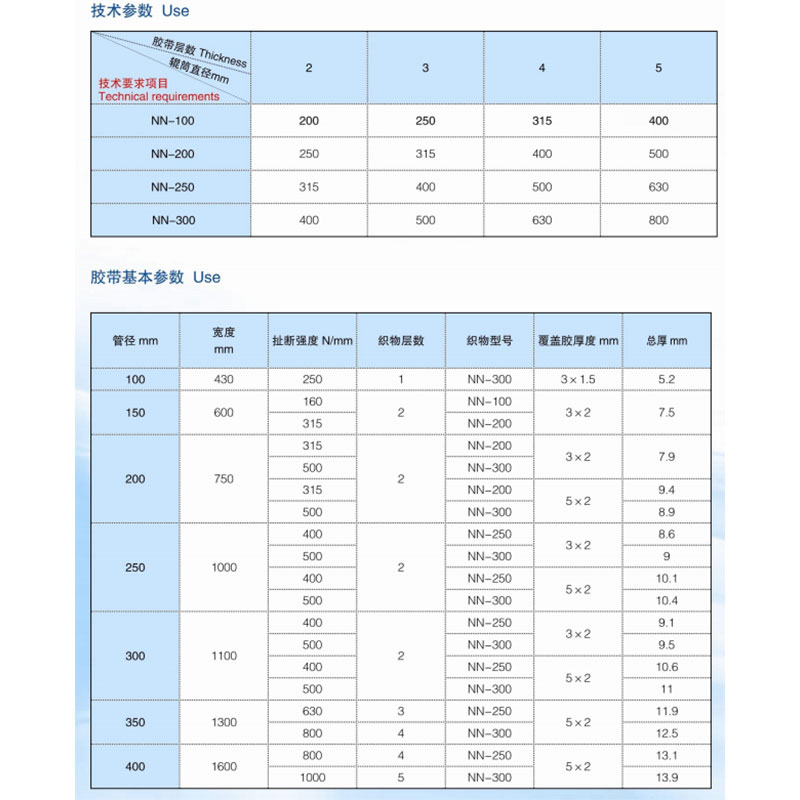

Технические параметры
|
Количество слоев ленты Диаметр ролика, мм Технические требования |
2 |
3 |
4 |
5 |
| NN-100 | 200 | 250 | 315 | 400 |
| NN-200 | 250 | 315 | 400 | 500 |
| NN-250 | 315 | 400 | 500 | 630 |
| NN-300 | 400 | 500 | 630 | 800 |
Основные параметры ленты
| Диаметр трубы, мм | Ширина, мм | Прочность на разрыв, Н/мм | Количество слоёв ткани | Марка ткани | Толщина обкладочной резины, мм | Общая толщина, мм |
| 100 | 430 | 250 | 1 | NN-300 | 3×1.5 | 5.2 |
| 150 | 600 | 160 | 2 | NN-100 | 3×2 | 7.5 |
| 315 | NN-200 | |||||
|
200 |
750 |
315 |
2 |
NN-200 | 3×2 | 7.9 |
| 500 | NN-300 | |||||
| 315 | NN-200 | 5×2 | 9.4 | |||
| 500 | NN-300 | 8.9 | ||||
|
250 |
1000 |
400 |
2 |
NN-250 | 3×2 | 8.6 |
| 500 | NN-300 | 9 | ||||
| 400 | NN-250 | 5×2 | 10.1 | |||
| 500 | NN-300 | 10.4 | ||||
|
300 |
1100 |
400 |
2 |
NN-250 | 3×2 | 9.1 |
| 500 | NN-300 | 9.5 | ||||
| 400 | NN-250 | 5×2 | 10.6 | |||
| 500 | NN-300 | 11 | ||||
| 350 | 1300 | 630 | 3 | NN-250 | 5×2 | 11.9 |
| 800 | 4 | NN-300 | 12.5 | |||
| 400 | 1600 | 800 | 4 | NN-250 | 5×2 | 13.1 |
| 1000 | 5 | NN-300 | 13.9 |

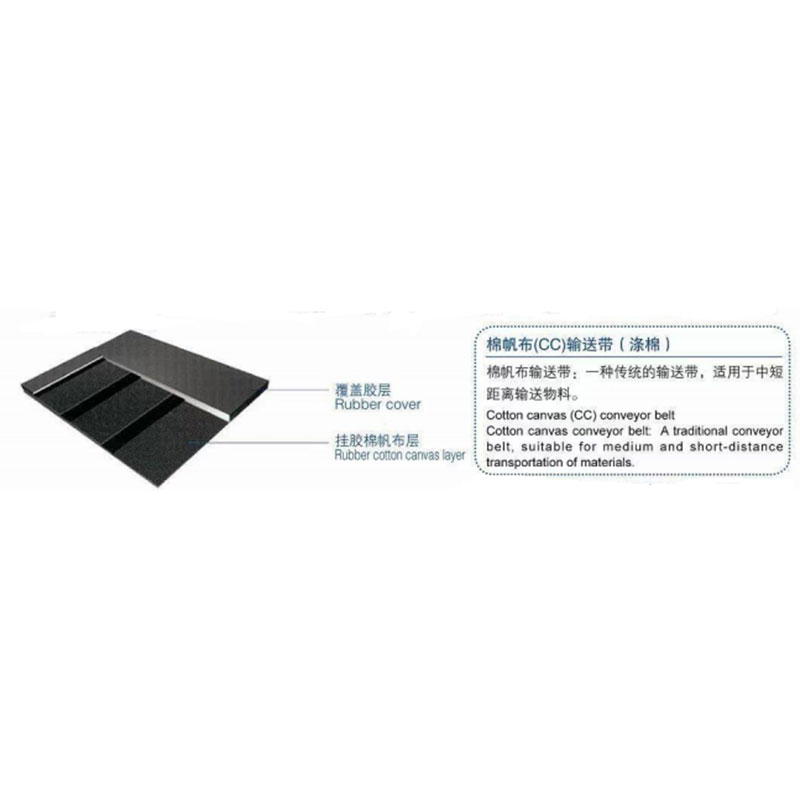

Резиновый обкладочный слой
Резиновый слой из хлопчатобумажной ткани
Хлопчатобумажная конвейерная лента (CC) (полиэфирно-хлопковая)
Хлопчатобумажная конвейерная лента: традиционный тип конвейерной ленты, подходящий для транспортировки материалов на средние и короткие расстояния.

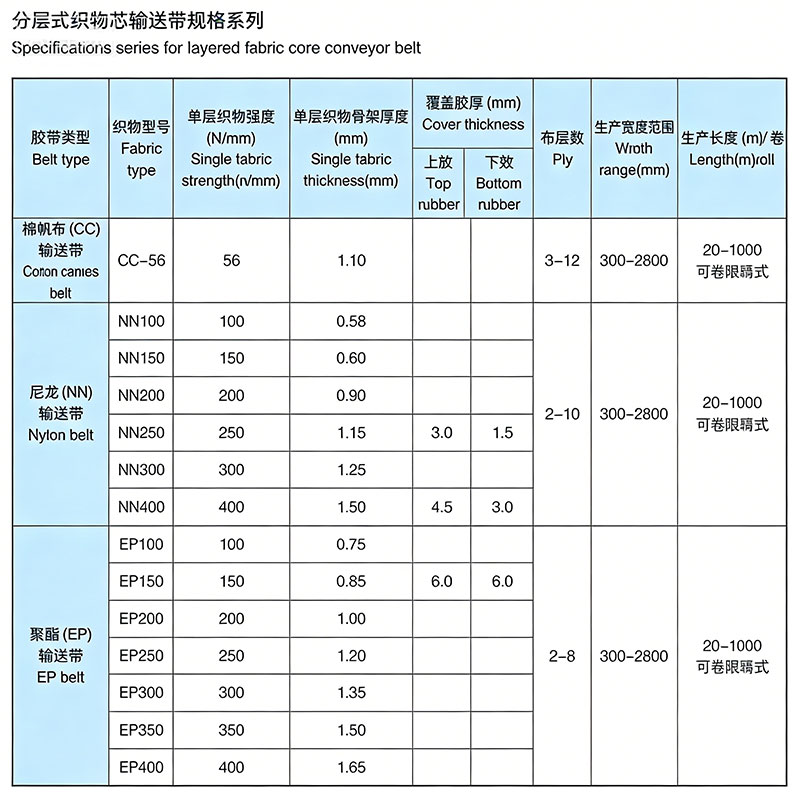

Номенклатура типоразмеров многослойной конвейерной ленты с тканевым сердечником
| Тип ленты | Модель ткани | Прочность одного слоя ткани, Н/мм | Толщина одного слоя ткани, мм | Толщина обкладочной резины, мм | Количество слоёв ткани | Диапазон ширины изготовления, мм | Длина в рулоне, м/рулон | ||
| Верхний резиновый слой | Нижний резиновый слой | ||||||||
| Хлопчатобумажная конвейерная лента (CC) | CC-56 | 56 | 1.10 | 3-12 | 300-2800 | 20-1000 | |||
| Нейлоновая конвейерная лента (NN) | NN100 | 100 | 0.58 | 2-10 | 300-2800 | 20-1000 | |||
| NN150 | 150 | 0.60 | |||||||
| NN200 | 200 | 0.90 | |||||||
| NN250 | 250 | 1.15 | 3.0 | 1.5 | |||||
| NN300 | 300 | 1.25 | |||||||
| NN400 | 400 | 1.50 | 4.5 | 3.0 | |||||
| Полиэфирная конвейерная лента (EP) | EP100 | 100 | 0.75 | 2-8 | 300-2800 | 20-1000 | |||
| EP150 | 150 | 0.85 | 6.0 | 6.0 | |||||
| EP200 | 200 | 1.00 | |||||||
| EP250 | 250 | 1.20 | |||||||
| EP300 | 300 | 1.35 | |||||||
| EP350 | 350 | 1.50 | |||||||
| EP400 | 400 | 1.65 | |||||||

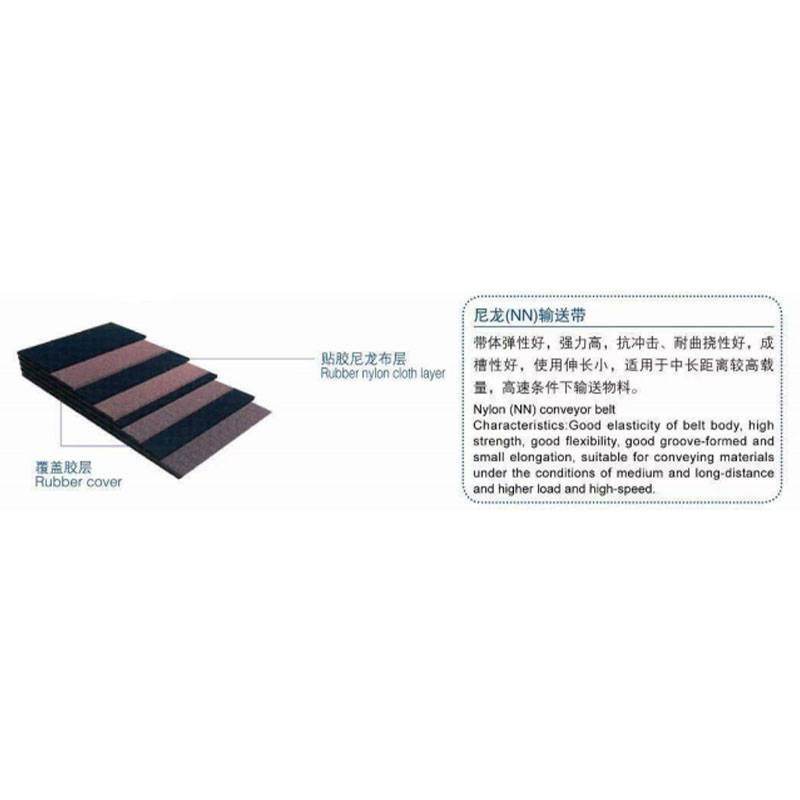

Резиновый обкладочный слой
Прорезиненный слой нейлоновой ткани
Нейлоновая конвейерная лента (NN)
Характеристики: хорошая эластичность ленты, высокая прочность, хорошая гибкость, хорошая желобчатость, малая вытяжимость при эксплуатации. Применяется для транспортировки материалов на средние и длинные расстояния при повышенных нагрузках и высоких скоростях.
