Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 853) 2SN, 2ST
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN853) 2SN, 2ST) – это высокодавляющий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер по норме DIN 20022 (EN853). По сравнению с моделями 1SN/1ST он имеет удвоенное количество армирующих слоев, что значительно повышает устойчивость к высокому давлению.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN853) 2SN, 2ST) – это высокодавляющий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер по норме DIN 20022 (EN853). По сравнению с моделями 1SN/1ST он имеет удвоенное количество армирующих слоев, что значительно повышает устойчивость к высокому давлению. Изделие широко эксплуатируется на тяжелой строительной технике европейского производства, в высокодавляющих гидравлических системах, нефтехимической отрасли, горном оборудовании и других объектах с повышенным давлением. Предназначен для транспортировки высокодавляющих рабочих сред, таких как нефтяные гидравлические масла и эмульсии.Конструкция выполнена по схеме с двойным армированием: включает один внутренний слой маслостойкой синтетической резины, два слоя плетеного стального армирования и один наружный слой резины, устойчивой к воздействию масел и атмосферных факторов. Высокая плотность плетения армирующих слоев обеспечивает жесткую и надежную конструкцию, полностью соответствующую техническим требованиям к высокодавляющим шлангам европейского стандарта.Диапазон рабочих температур составляет от -40 °C до +100 °C, аналогично моделям 1SN/1ST, что гарантирует стабильную работу в европейских промышленных условиях. Линейка типоразмеров охватывает дюймовые размеры от 3/16 до 2,5 дюйма. Внутренний диаметр – от 4,6 мм до 63,1 мм, диаметр армирующего слоя – 10,6–77,8 мм, наружный диаметр – 15,1–84,1 мм. Максимальное рабочее давление 15,1–41,5 МПа, испытательное давление 30–83 МПа, минимальное разрывное давление 60–166 МПа, минимальный радиус изгиба 90–1000 мм (3,54–39,45 дюймов). Показатели устойчивости к давлению повышены более чем на 50% по сравнению с модификациями 1SN/1ST.Основные преимущества:Первое, полное соответствие европейским высокодавляющим стандартам. Изготовление по DIN 20022 (EN853) позволяет использовать шланг в высокодавляющих гидравлических системах Европы и обеспечивает полную совместимость с европейским промышленным оборудованием.Второе, высокая несущая способность при высоком давлении. Двойное стальное плетеное армирование создает плотную силовую структуру с высокой прочностью на разрыв, стабильно выдерживает импульсные нагрузки высокого давления и исключает риски вздутия и разрушения.Третье, высококачественная конструкция и материалы. Внутренний слой изготовлен из маслостойкой резины европейского стандарта, наружный слой устойчив к погодным воздействиям, старению и истиранию. Плотное сцепление всех слоев предотвращает расслоение.Четвертое, долговечность и эксплуатационная надежность. Продукция прошла строгие европейские проверки качества, имеет длительный срок службы и низкие эксплуатационные расходы, являясь основным комплектующим элементом высокодавляющих гидравлических систем европейского стандарта.

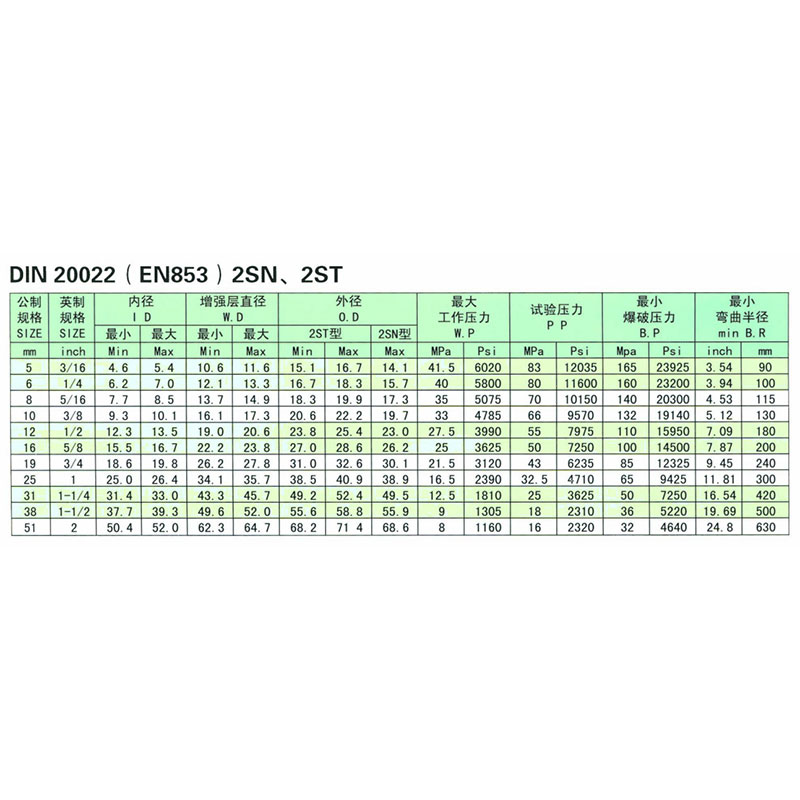

DIN 20022(EN853)2SN、2ST
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | ||||||||
| Минимум | Максимальный | Минимум | Максимальный | Тип 2ST | Тип 2SN | |||||||||||
| mm | inch | Min | Max | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 41.5 | 6020 | 83 | 12035 | 165 | 23925 | 3.54 | 90 |
| 6 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 3.94 | 100 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.9 | 17.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 4.53 | 115 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 5.12 | 130 |
| 12 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.0 | 27.5 | 3990 | 55 | 7975 | 110 | 15950 | 7.09 | 180 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.2 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 7.87 | 200 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.6 | 30.1 | 21.5 | 3120 | 43 | 6235 | 85 | 12325 | 9.45 | 240 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 16.5 | 2390 | 32.5 | 4710 | 65 | 9425 | 11.81 | 300 |
| 31 | 1-1/4 | 31.4 | 33.0 | 43.3 | 45.7 | 49.2 | 52.4 | 49.5 | 12.5 | 1810 | 25 | 3625 | 50 | 7250 | 16.54 | 420 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.8 | 55.9 | 9 | 1305 | 18 | 2310 | 36 | 5220 | 19.69 | 500 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.2 | 714 | 68.6 | 8 | 1160 | 16 | 2320 | 32 | 4640 | 24.8 | 630 |
