Продукция
Резиновый рукав высокого давления с оплеткой из стальной проволоки SAE 100R2
Гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R2) является высокодавляющим гидравлическим шлангом, разработанным компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R2. По сравнению с моделью R1 он имеет удвоенное количество армирующих слоев, что значительно повышает его несущую способность.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R2) является высокодавляющим гидравлическим шлангом, разработанным компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R2. По сравнению с моделью R1 он имеет удвоенное количество армирующих слоев, что значительно повышает его несущую способность. Шланг широко применяется в высокодавляющих гидравлических системах, тяжелой строительной технике, нефтехимической промышленности, горном оборудовании и других условиях высокого давления, предназначен для транспортировки нефтяного гидравлического масла, эмульсий, топлива и других рабочих сред, обеспечивая стабильную работу в высокодавляющих условиях. Конструкция изделия выполнена по схеме с двойным армированием, состоит из одного внутреннего слоя маслостойкой синтетической резины, двух слоев плетеного стального армирования и одного наружного слоя синтетической резины, устойчивой к маслам и атмосферным воздействиям. Плетеные армирующие слои имеют высокую плотность, плотно сцеплены с внутренним и наружным резиновыми слоями, что обеспечивает высокую прочность всей конструкции. Диапазон рабочих температур составляет от -40 °C до +100 °C, что позволяет эксплуатировать шланг в различных промышленных условиях. Линейка размеров охватывает метрические диаметры от 6,3 мм до 63 мм и дюймовые от 3/16 дюйма до 2,5 дюйма, минимальный внутренний диаметр 4,6 мм, максимальный 63,1 мм, диаметр армирующих слоев 10,6–77,8 мм, наружный диаметр 15,1–84,1 мм, максимальное рабочее давление 7–35 МПа, испытательное давление 10,5–70 МПа, минимальное разрывное давление 21–140 МПа, минимальный радиус изгиба 90–1000 мм (3,54–39,45 дюймов), что позволяет удовлетворять потребностям высокодавляющих гидравлических систем с большим расходом жидкости. Основные преимущества: во-первых, превосходные высокодавляющие характеристики, два слоя плетеного стального армирования обеспечивают высокую несущую способность и устойчивость к разрыву, шланг выдерживает частые высокодавляющие импульсные нагрузки без утечек и вздутий; во-вторых, высокая совместимость, строгое соблюдение американских стандартов гарантирует полную стыковку с международными фитингами и трубопроводными элементами, подходя для импортного оборудования и международных проектов; в-третьих, повышенная долговечность, внутренний резиновый слой устойчив к маслам, истиранию и набуханию, а наружный слой устойчив к погодным воздействиям, старению и механическому износу, надежно защищая изделие в сложных условиях эксплуатации; в-четвертых, широкая универсальность, большой выбор размеров позволяет подобрать вариант под любые требования по расходу и давлению, хорошая гибкость упрощает монтаж сложных трубопроводов, делая данный шланг ключевым комплектующим элементом высокодавляющих гидравлических систем.

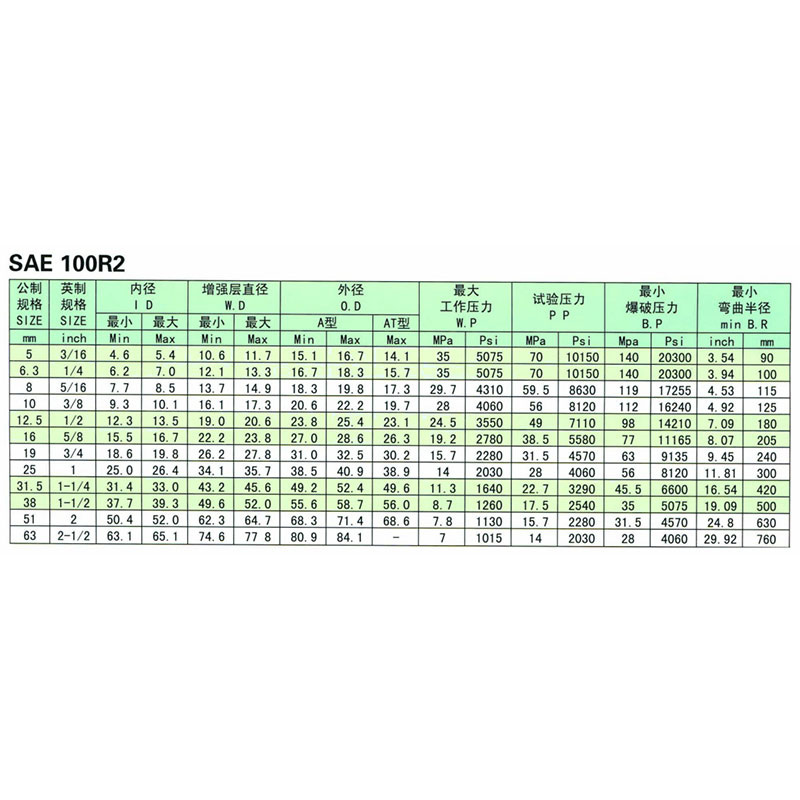

SAE 100R2
| Метрический размер | Дюймовый размер | Внутренний диаметр I D | Диаметр армирования W.D | Наружный диаметр 0.D | Рабочее давление W.P | Испытательное давление P P | Разрывное давление B.P | Радиус изгибамин B.R | ||||||||
| минимум | максимальный | минимум | максимальный | Тип A | Тип AT | |||||||||||
| мм | inch | Min | Max | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | мм |
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 |
| 6.3 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | 56.0 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.09 | 500 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.8 | 630 |
| 63 | 2-1/2 | 63.1 | 65.1 | 74.6 | 778 | 80.9 | 84.1 | - | 7 | 1015 | 14 | 2030 | 28 | 4060 | 29.92 | 760 |
связаться с нами
Сопутствующие популярные продукты
Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 857) 1SC
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 1SC) – это специальный гидравлический шланг европейского стандарта, изготовленный компанией Шаньдун Дагун Руббер в соответствии с немецким стандартом DIN 20022 (EN857). Он специально разработан для гидравлических систем, требующих высокой гибкости при изгибе, и широко используется в европейском точном оборудовании, автомобильных гидравлических системах, малой строительной технике и других областях.
Конвейерная лента многослойная с тканевым сердечником
Конвейерная лента многослойная с тканевым сердечником — это универсальный и широко применяемый продукт ООО Шаньдун Дагун Резина. По материалу тягового слоя лента подразделяется на три основные серии: хлопчатобумажная (CC), нейлоновая (NN) и полиэфирная (EP). Лента адаптирована для транспортировки материалов в горнодобывающей, портовой, угольной, металлургической, строительной, химической, пищевой и других отраслях промышленности. Может использоваться для перемещения порошкообразных, гранулированных, кусковых и упакованных материалов и является одним из наиболее распространённых типов конвейерных лент в промышленном производстве.

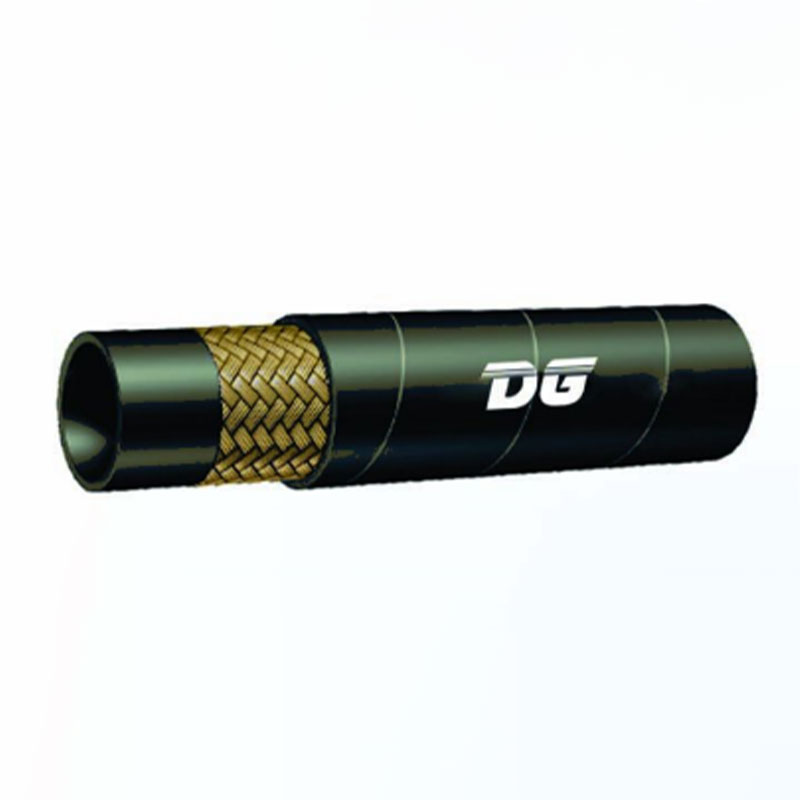

Резиновый рукав высокого давления малого размера с оплеткой из стальной проволоки SAE 100R16
Малый гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R16) представляет собой миниатюрный гидравлический шланг по американскому стандарту, разработанный компанией Шаньдун Дагун Руббер специально для малогабаритных гидравлических систем и высокоточного оборудования, соответствующий стандарту SAE 100 R16, он широко используется в медицинском оборудовании, точной механике, малой строительной технике, электронных устройствах и других сферах с строгими требованиями к размерам и точности трубопроводов, предназначен для транспортировки низко- и среднедавляющих рабочих сред, таких как нефтяное гидравлическое масло, топливо, смазочные материалы.

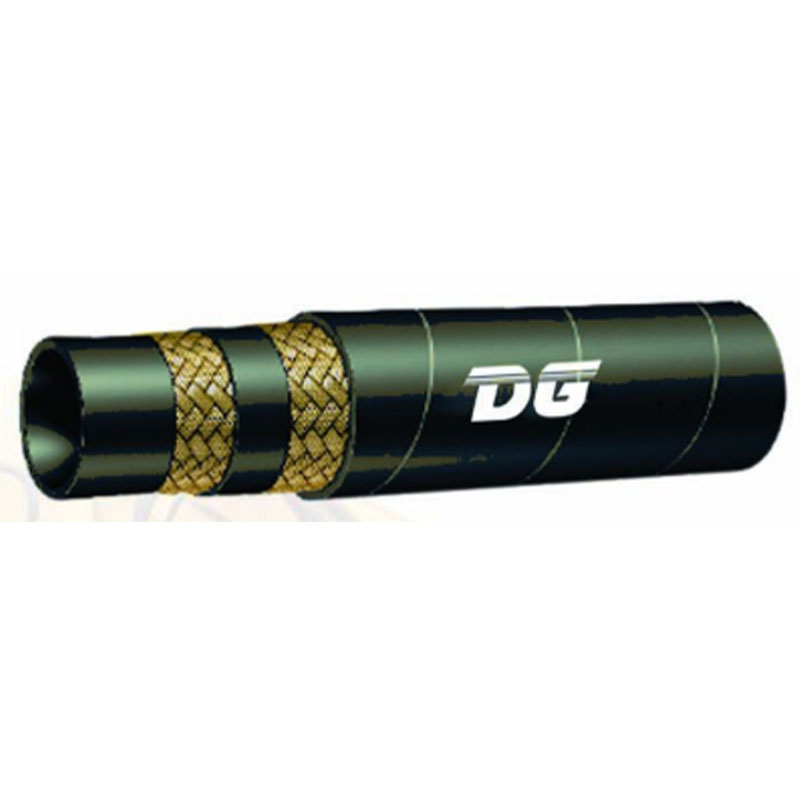

Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 857) 2SC
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN857) 2SC) – это высокодавляющий гибкий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер в соответствии с нормативом DIN 20022 (EN857). По сравнению с моделью 1SC он имеет дополнительный армирующий слой, сочетая высокое давление и отличную гибкость при изгибе.
Сверхизносостойкая резиновая пластина с тканевой прослойкой
Сверхизносостойкая резиновая пластина с тканевой прослойкой производства ООО Шаньдун Дагун Резина представляет собой специализированное комплектующее изделие, разработанное для условий интенсивного износа. Она широко применяется в горнорудной промышленности, портовом хозяйстве, металлургической и химической отраслях для защиты оборудования от ударов и трения при грохочении руды, амортизации материалов, футеровки оборудования.
Конвейерная лента с сердечником из стального каната по немецкому стандарту DIN 22131
Конвейерная лента с сердечником из стального каната по немецкому стандарту (DIN 22131) — это высококачественная продукция ООО Шаньдун Дагун Резина, произведённая по передовым европейским техническим стандартам и строго соответствующая немецкому стандарту DIN 22131. Данная лента предназначена для промышленных сцен с высокими требованиями к точности и надёжности продукции и широко применяется в системах транспортировки материалов на транснациональных предприятиях, в высокотехнологичном производстве, прецизионной металлургии и других областях.
Конвейерная лента ST общего назначения с сердечником из стального каната GB/T 9770-2001
Конвейерная лента ST общего назначения с сердечником из стального каната (GB/T 9770-2001) является ключевой продукцией ООО Шаньдун Дагун Резина, производимой на основе высококачественной производственной системы, строго соответствует национальным стандартам и адаптирована для тяжелых условий транспортировки в таких отраслях, как угольная, горнодобывающая, металлургическая, энергетическая, портовая, строительных материалов и многих других.
Резиновый рукав высокого давления с оплеткой из стальной проволоки DIN 20022 (EN 853) 2SN, 2ST
Гидравлический резиновый шланг с плетеным стальным армированием (DIN 20022(EN853) 2SN, 2ST) – это высокодавляющий гидравлический шланг европейского стандарта, разработанный компанией Шаньдун Дагун Руббер по норме DIN 20022 (EN853). По сравнению с моделями 1SN/1ST он имеет удвоенное количество армирующих слоев, что значительно повышает устойчивость к высокому давлению.
Конвейерная лента с рельефным рисунком
Конвейерная лента с рельефным рисунком производства ООО Шаньдун Дагун Резина представляет собой противоскользящее транспортировочное изделие, специально разработанное для наклонных конвейеров. Она широко применяется в горнодобывающей промышленности, портовом хозяйстве, химической отрасли, пищевой промышленности и других сферах для транспортировки порошкообразных, гранулированных, мелкокусковых материалов и упакованных грузов при углах наклона от 0° до 40°, эффективно предотвращая сползание материалов и повышая эффективность транспортировки.

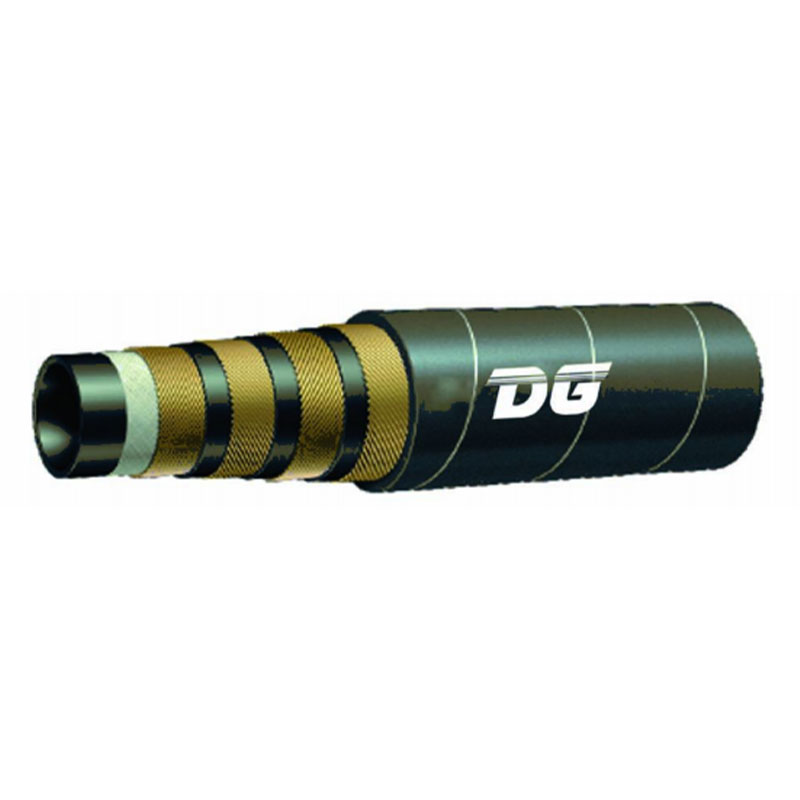

Резиновый рукав высокого давления с навивкой из стальной проволоки, тип 4SH по GB/T 10544
