Резиновый рукав высокого давления с оплеткой из стальной проволоки SAE 100R1
Гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R1) – это международный гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с американскими стандартами SAE, соответствующий промышленным нормам США, он широко используется для комплектации импортного оборудования, международных проектных работ, автомобильного производства, общего машиностроения и других отраслей, предназначен для транспортировки нефтяного гидравлического масла, спиртовых смесей, топлива, смазочных материалов и других рабочих сред, обеспечивая передачу давления и транспортировку сред в гидравлических системах.
Описание
маркер
Описание продукта
Гидравлический резиновый шланг с плетеным стальным армированием (SAE 100 R1) – это международный гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с американскими стандартами SAE, соответствующий промышленным нормам США, он широко используется для комплектации импортного оборудования, международных проектных работ, автомобильного производства, общего машиностроения и других отраслей, предназначен для транспортировки нефтяного гидравлического масла, спиртовых смесей, топлива, смазочных материалов и других рабочих сред, обеспечивая передачу давления и транспортировку сред в гидравлических системах. Конструкция изделия выполнена по классической схеме и состоит из одного внутреннего слоя маслостойкой синтетической резины, одного слоя плетеного стального армирования и одного наружного слоя синтетической резины с устойчивостью к маслам и атмосферным воздействиям, производство выполняется по высокоточной технологии с точными габаритными размерами, что обеспечивает идеальную совместимость со стандартными международными фитингами. Диапазон рабочих температур составляет от -40 °C до +100 °C, что удовлетворяет промышленным требованиям большинства регионов мира. Номенклатура включает метрические и дюймовые размеры: метрические от 6,3 мм до 51 мм, дюймовые от 3/16 дюйма до 2 дюймов, минимальный внутренний диаметр 4,6 мм, максимальный 50,4 мм, диаметр армирующего слоя 8,9–61,7 мм, наружный диаметр 11,9–68,3 мм, максимальное рабочее давление 8,7–16,7 МПа (тип А), испытательное давление 13,5–25,4 МПа, минимальное разрывное давление 26–84 МПа, минимальный радиус изгиба 90–630 мм (3,54–24,8 дюймов), позволяя подобрать изделие под различные требования по расходу и давлению. Основные преимущества продукции: во-первых, полная совместимость с международными стандартами, строгое соблюдение нормы SAE 100 R1 гарантирует соответствие размеров, давления и соединений параметрам импортного оборудования для прямой замены без дополнительной доработки; во-вторых, стабильные эксплуатационные характеристики, равномерное и плотное плетеное стальное армирование обеспечивает равномерное распределение нагрузки и высокие импульсные свойства, внутренний слой резины устойчив к маслам и коррозии с широкой адаптацией к разным рабочим средам; в-третьих, гибкость при монтаже, малый радиус изгиба упрощает прокладку трубопроводов в стесненных и компактных пространствах; в-четвертых, высокая надежность качества, производственный процесс контролируется по строгой системе менеджмента качества с прохождением множества международных сертификаций, шланг имеет длительный срок службы и низкие эксплуатационные расходы, являясь оптимальным выбором гидравлических шлангов для международных промышленных проектов.

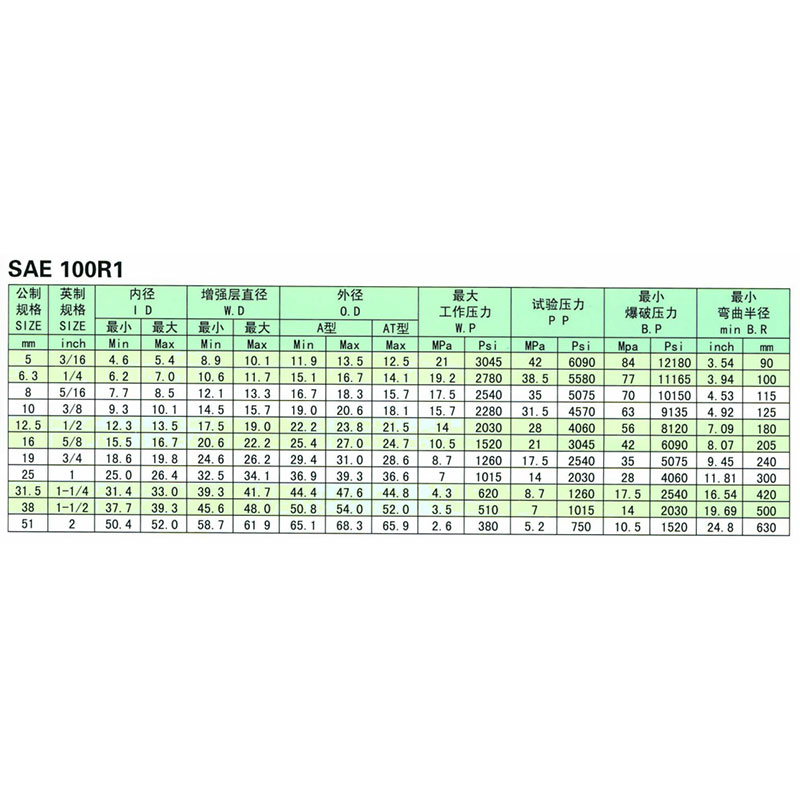

SAE 100R1
| Метрический размер | Дюймовый размер SIZE | Внутренний диаметр ID | Диаметр армирования W.D | Наружный диаметр 0.D | Рабочее давление W.P | Испытательное давление P P | Разрывное давление B.P | Радиус изгиба мин B.R | ||||||||
| минимум | Максимальный | минимум | Максимальный | Тип A | Тип AT | |||||||||||
| mm | inch | Min | Max | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 619 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 |
