Резиновый рукав высокого давления с навивкой из стальной проволоки для высокоинтенсивных импульсов SAE 100 R15
Высокоимпульсный гидравлический резиновый шланг с навивным стальным армированием (SAE 100 R15) – это модернизированный по американским стандартам высокоимпульсный гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер на основе модели R13, соответствующий стандарту SAE 100 R15 с улучшенными импульсными характеристиками и повышенной несущей способностью при высоком давлении.
Описание
маркер
Описание продукта
Высокоимпульсный гидравлический резиновый шланг с навивным стальным армированием (SAE 100 R15) – это модернизированный по американским стандартам высокоимпульсный гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер на основе модели R13, соответствующий стандарту SAE 100 R15 с улучшенными импульсными характеристиками и повышенной несущей способностью при высоком давлении, он широко используется в экстремальных условиях эксплуатации, включая высокотехнологичные высокоимпульсные гидравлические системы, аэрокосмическое гидравлическое оборудование и сверхтяжелые машины с высокочастотной вибрацией, и предназначен для транспортировки сверхвысокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред. Конструкция изделия выполнена по улучшенной схеме для работы в условиях интенсивных импульсных нагрузок и состоит из одного внутреннего слоя масло- и термостойкой синтетической резины, шести армирующих слоев из высокопрочной и высокоэластичной навивной стальной проволоки и одного наружного слоя синтетической резины, устойчивой к воздействию масел, погодных условий и высоких температур; полная модернизация технологии навивки армирующих элементов и используемых материалов позволила достичь мирового высшего уровня показателей усталостного ресурса при импульсных нагрузках и устойчивости к высокому давлению. Диапазон рабочих температур составляет от -40 °C до +121 °C, оптимальное сочетание термостойкости и устойчивости к импульсам обеспечивает надежную работу в температурных и вибрационных условиях экстремальной эксплуатации. Габаритные и технические параметры оптимизированы под интенсивные высокоимпульсные нагрузки, внутренний, промежуточный и наружный диаметры точно подобраны, максимальное рабочее давление, испытательное давление и минимальное разрывное давление полностью соответствуют строгим американским требованиям к высокоимпульсным шлангам, а минимальный радиус изгиба сохраняет высокую гибкость даже при одновременном воздействии высокого давления и импульсов, обеспечивая удобную прокладку трубопроводов на высокотехнологичном оборудовании. Основные конкурентные преимущества: во-первых, исключительно высокий импульсный ресурс благодаря сочетанию шести слоев стального навивного армирования повышенной прочности и эластичности с оптимизированной технологией производства, что выводит показатели усталостной прочности при импульсных воздействиях на мировой лидерский уровень и позволяет выдерживать длительные и сверхчастые импульсные нагрузки, удовлетворяя требованиям длительной эксплуатации высокотехнологичного оборудования; во-вторых, универсальность для работы при сверхвысоком давлении и высоких импульсах, изделие стабильно сохраняет отличные импульсные свойства при максимальных нагрузках давления, исключая появление усталостных трещин, разрывов и утечек рабочей среды; в-третьих, полное соответствие актуальному американскому стандарту, строгое соблюдение норм SAE 100 R15 гарантирует соответствие всем техническим требованиям аэрокосмической и других высокотехнологичных отраслей; в-четвертых, высочайшая стабильность и надежность качества за счет использования авиационных материалов и высокоточной производственной технологии, прохождения комплексных испытаний в имитированных экстремальных условиях, стабильных эксплуатационных характеристик и длительного срока службы, что делает данный шланг лучшим комплектующим элементом для современных высокотехнологичных сверхвысокодавляющих гидравлических систем с интенсивным импульсным режимом работы.

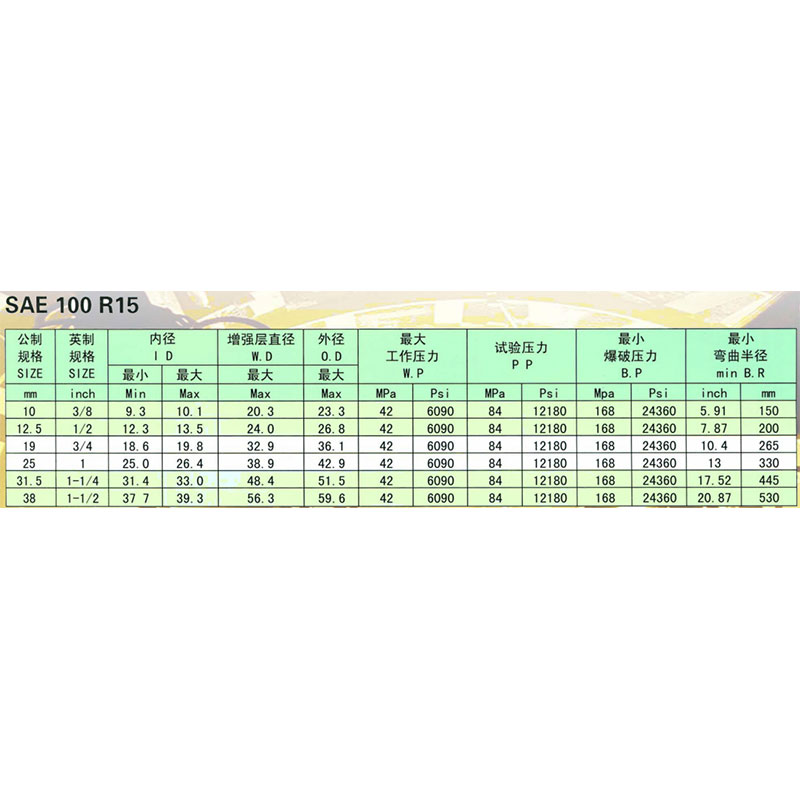

SAE 100 R15
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | |||||
| Минимум | Максимальный | Максимальный | Максимальный | ||||||||||
| mm | inch | Min | Max | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 10 | 3/8 | 9.3 | 10.1 | 20.3 | 23.3 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 5.91 | 150 |
| 12.5 | 1/2 | 12.3 | 13.5 | 24.0 | 26.8 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 7.87 | 200 |
| 19 | 3/4 | 18.6 | 19.8 | 32.9 | 36.1 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 10.4 | 265 |
| 25 | 1 | 25.0 | 26.4 | 38.9 | 42.9 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 13 | 330 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 48.4 | 51.5 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 17.52 | 445 |
| 38 | 1-1/2 | 377 | 39.3 | 56.3 | 59.6 | 42 | 6090 | 84 | 12180 | 168 | 24360 | 20.87 | 530 |
