Продукция
Резиновый рукав высокого давления с навивкой из стальной проволоки SAE 100 R9
Стальной навивной армированный гидравлический резиновый шланг (SAE 100 R9) – это высокодавляющий гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R9, он широко используется в сфере импортного высокодавляющего гидравлического оборудования, международных проектных работ, автомобильного производства, тяжелого машиностроения и других отраслях, предназначен для транспортировки высокодавляющих рабочих сред, таких как нефтяное гидравлическое масло, эмульсия, топливо и другие жидкости.
Описание
маркер
Описание продукта
Стальной навивной армированный гидравлический резиновый шланг (SAE 100 R9) – это высокодавляющий гидравлический шланг, изготовленный компанией Шаньдун Дагун Руббер в соответствии с американским стандартом SAE 100 R9, он широко используется в сфере импортного высокодавляющего гидравлического оборудования, международных проектных работ, автомобильного производства, тяжелого машиностроения и других отраслях, предназначен для транспортировки высокодавляющих рабочих сред, таких как нефтяное гидравлическое масло, эмульсия, топливо и другие жидкости. Конструкция изделия выполнена по классической американской схеме с четырьмя навивными армирующими слоями, включает один внутренний слой маслостойкой синтетической резины, четыре слоя стального навивного армирования и один наружный слой синтетической резины, устойчивой к маслам и атмосферным воздействиям, производство осуществляется при строгом соблюдении требований американских стандартов, имеет высокую точность размеров и идеально совместим с фитингами по американским нормам. Диапазон рабочих температур составляет от -40 °C до +100 °C, что полностью удовлетворяет требованиям общепромышленной эксплуатации международного уровня. Линейка размеров охватывает метрические диаметры от 10 мм до 51 мм и дюймовые размеры от 3/4 дюйма до 1,5 дюйма, минимальный внутренний диаметр 10,1 мм, максимальный 52,0 мм, диаметр армирующих слоев 16,9–66,2 мм, наружный диаметр 20,6–73,0 мм, максимальное рабочее давление 14–31,5 МПа (тип A/AT), испытательное давление 28–63 МПа, минимальное разрывное давление 56–125 МПа, минимальный радиус изгиба 125–660 мм (4,92–25,98 дюймов), что позволяет подобрать подходящее решение для любых высокодавляющих гидравлических систем. Основные преимущества: во-первых, полная совместимость с американскими стандартами, строгое соблюдение нормы SAE 100 R9 гарантирует соответствие техническим требованиям импортного оборудования и международных проектов без дополнительной доработки; во-вторых, стабильные высокодавляющие характеристики, четыре слоя стального навивного армирования обеспечивают равномерное распределение нагрузки и отличные импульсные свойства, гарантируя стабильную работу в условиях высокого давления без вздутий и утечек; в-третьих, высокая адаптивность к различным средам и условиям эксплуатации, внутренний слой резины устойчив к маслам и набуханию, а наружный слой устойчив к погодным воздействиям и старению, сохраняя стабильные эксплуатационные показатели при разных режимах работы; в-четвертых, высокая надежность качества, производство сертифицировано по международным системам менеджмента качества, контроль продукции проводится по мировым стандартам, шланг имеет длительный срок службы и низкие эксплуатационные расходы, являясь оптимальным комплектующим изделием для высокодавляющих гидравлических систем по американским стандартам.

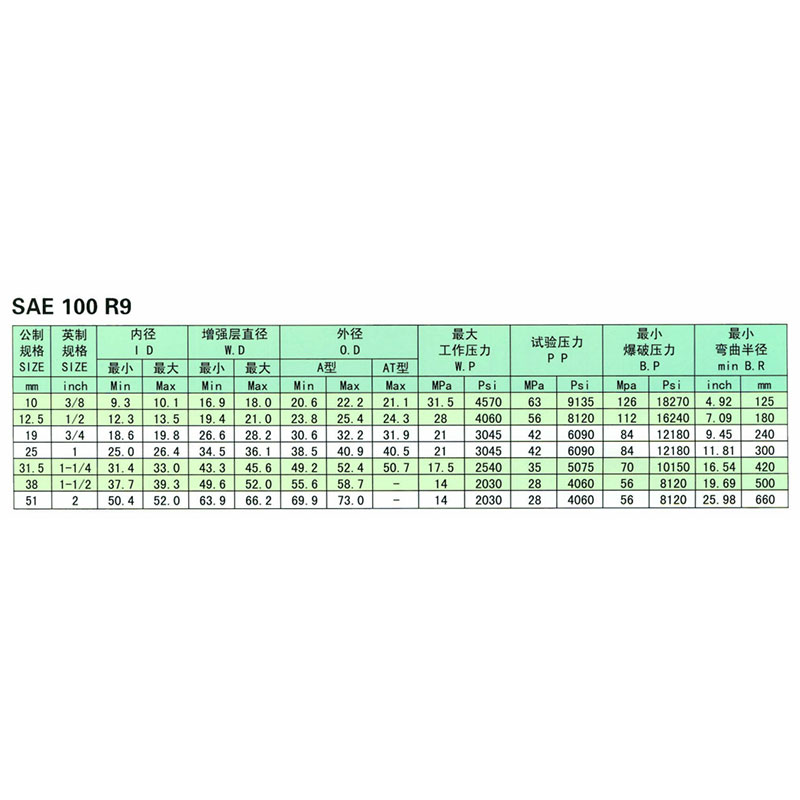

SAE 100 R9
| Метрический размер | Дюймовый размер | Внутренний диаметрI D | Диаметр армирующего слоя W.D | Наружный диаметр 0.D | Максимальное рабочее давление W.P | Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба мин B.R | ||||||||
| Минимум | Максимальный | Минимум | Максимальный | Тип A | Тип AT | |||||||||||
| mm | inch | Min | Max | Min | Max | Min | Max | Max | MPa | Psi | MPa | Psi | Mpa | Psi | inch | mm |
| 10 | 3/8 | 9.3 | 10.1 | 16.9 | 18.0 | 20.6 | 22.2 | 21.1 | 31.5 | 4570 | 63 | 9135 | 126 | 18270 | 4.92 | 125 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.4 | 21.0 | 23.8 | 25.4 | 24.3 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 7.09 | 180 |
| 19 | 3/4 | 18.6 | 19.8 | 26.6 | 28.2 | 30.6 | 32.2 | 31.9 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 9.45 | 240 |
| 25 | 1 | 25.0 | 26.4 | 34.5 | 36.1 | 38.5 | 40.9 | 40.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 11.81 | 300 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.3 | 45.6 | 49.2 | 52.4 | 50.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 16.54 | 420 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | - | 14 | 2030 | 28 | 4060 | 56 | 8120 | 19.69 | 500 |
| 51 | 2 | 50.4 | 52.0 | 63.9 | 66.2 | 69.9 | 73.0 | - | 14 | 2030 | 28 | 4060 | 56 | 8120 | 25.98 | 660 |
