Резиновый рукав высокого давления с навивкой из стальной проволоки, тип R13 по GB/T 10544
Стальной навивной армированный гидравлический резиновый шланг (ГОСТ 10544 Тип R13) – это сверхвысокодавляющий гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер в соответствии с национальными стандартами Китая, он оснащен шестислойным стальным навивным армированием и специально предназначен для работы в условиях сверхвысокого давления и высокоимпульсных нагрузок, широко применяется в таких передовых отраслях, как оборонная промышленность, аэрокосмические гидравлические системы, сверхвысокодавляющее гидравлическое оборудование, и предназначен для транспортировки сверхвысокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред.
Описание
маркер
Описание продукта
Стальной навивной армированный гидравлический резиновый шланг (ГОСТ 10544 Тип R13) – это сверхвысокодавляющий гидравлический шланг, разработанный компанией Шаньдун Дагун Руббер в соответствии с национальными стандартами Китая, он оснащен шестислойным стальным навивным армированием и специально предназначен для работы в условиях сверхвысокого давления и высокоимпульсных нагрузок, широко применяется в таких передовых отраслях, как оборонная промышленность, аэрокосмические гидравлические системы, сверхвысокодавляющее гидравлическое оборудование, и предназначен для транспортировки сверхвысокодавляющих нефтяных гидравлических масел, эмульсий и других рабочих сред. Конструкция изделия выполнена по передовой схеме: состоит из одного внутреннего слоя маслостойкой синтетической резины, шести слоев высокопрочного стального навивного армирования и одного наружного слоя синтетической резины, устойчивой к маслам и атмосферным воздействиям; при изготовлении армирования используется технология перекрестной уплотненной навивки, которая формирует сверхпрочный арматурный каркас, обеспечивая высокую устойчивость конструкции и превосходную несущую способность по сравнению с аналогичными продуктами отрасли. Диапазон рабочих температур составляет от -40 °C до +100 °C, что полностью соответствует требованиям эксплуатации высокотехнологичного оборудования. Габаритные и технические параметры оптимизированы под требования сверхвысокого давления: минимальный внутренний диаметр 18,9 мм, максимальный 52,0 мм, диаметр армирующих слоев 28,2–69,3 мм, наружный диаметр 31,0–72,7 мм, максимальное рабочее давление 35 МПа (постоянное), испытательное давление 70 МПа, минимальное разрывное давление 140 МПа, минимальный радиус изгиба 240–630 мм, что позволяет шлангу сохранять отличные гибкие свойства даже при воздействии сверхвысокого давления. Основные конкурентные преимущества: во-первых, исключительная несущая способность при сверхвысоком давлении – шестислойное стальное навивное армирование обеспечивает сверхпрочную конструкцию с высокой устойчивостью к разрыву, способно стабильно выдерживать постоянное давление 35 МПа и частые импульсные нагрузки без каких-либо рисков для безопасности; во-вторых, гарантия от передовых технологий использование авиационной стали и специальной высокотемпературной резины, точная навивка и плотное сцепление всех слоев исключают отслоения и утечки даже в экстремальных условиях эксплуатации; в-третьих, высочайшая надежность и стабильность шланг прошел строгие испытания в имитированных экстремальных условиях и тесты на ресурс, демонстрирует минимальные колебания эксплуатационных характеристик и длительный срок службы, удовлетворяя максимальные требования передовых отраслей к надежности оборудования; в-четвертых, точная адаптация к специфическим сценариям специально разработан для сверхвысокодавляющих гидравлических систем оборонной и аэрокосмической промышленности, является ключевым гарантирующим компонентом в высококлассных гидравлических системах.

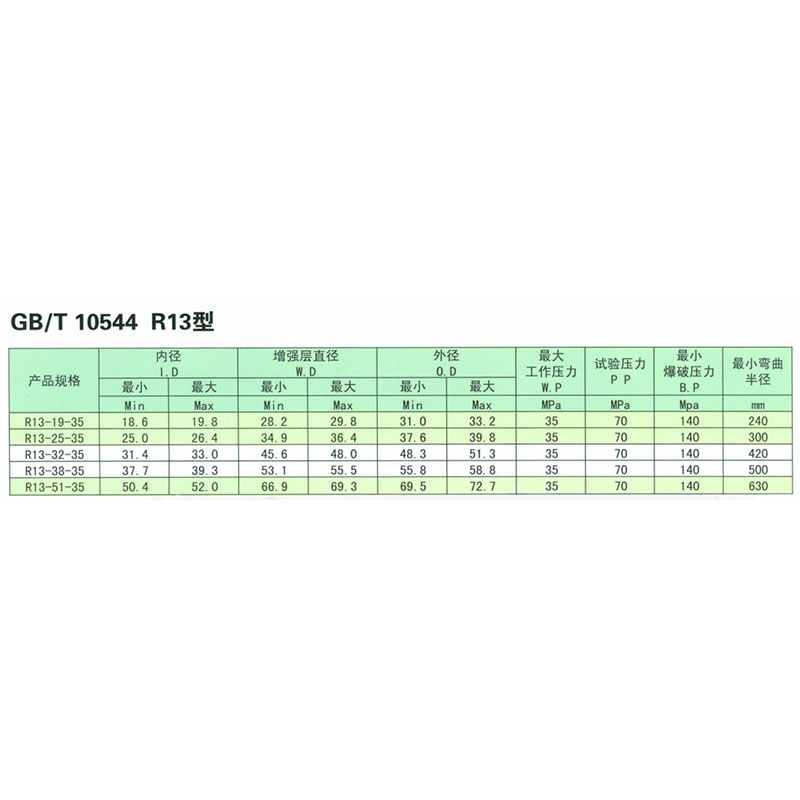

GB/T 10544 R13 тип
| Технические характеристики | Внутренний диаметр | Диаметр армирующего слоя
W.D |
Наружный диаметр
0.D |
Максимальное рабочее давление
W.P |
Испытательное давление P P | Минимальное разрывное давление B.P | Минимальный радиус изгиба | |||
| Минимум | Максимальный | Минимум | Максимальный | Минимум | Максимальный | |||||
| мин | Max | мин | Max | мин | Max | MPa | MPa | Mpa | мм | |
| R13-19-35 | 18.6 | 19.8 | 28.2 | 29.8 | 31.0 | 33.2 | 35 | 70 | 140 | 240 |
| R13-25-35 | 25.0 | 26.4 | 34.9 | 36.4 | 37.6 | 39.8 | 35 | 70 | 140 | 300 |
| R13-32-35 | 31.4 | 33.0 | 45.6 | 48.0 | 48.3 | 51.3 | 35 | 70 | 140 | 420 |
| R13-38-35 | 37.7 | 39.3 | 53.1 | 55.5 | 55.8 | 58.8 | 35 | 70 | 140 | 500 |
| R13-51-35 | 50.4 | 52.0 | 66.9 | 69.3 | 69.5 | 72.7 | 35 | 70 | 140 | 630 |
