Конвейерная лента ST общего назначения с сердечником из стального каната GB/T 9770-2001
Конвейерная лента ST общего назначения с сердечником из стального каната (GB/T 9770-2001) является ключевой продукцией ООО Шаньдун Дагун Резина, производимой на основе высококачественной производственной системы, строго соответствует национальным стандартам и адаптирована для тяжелых условий транспортировки в таких отраслях, как угольная, горнодобывающая, металлургическая, энергетическая, портовая, строительных материалов и многих других.
Описание
маркер
Описание продукта
Конвейерная лента ST общего назначения с сердечником из стального каната (GB/T 9770-2001) является ключевой продукцией ООО Шаньдун Дагун Резина, производимой на основе высококачественной производственной системы, строго соответствует национальным стандартам и адаптирована для тяжелых условий транспортировки в таких отраслях, как угольная, горнодобывающая, металлургическая, энергетическая, портовая, строительных материалов и многих других. Её конструкция состоит из верхней обкладочной резины, нижней обкладочной резины, промежуточной резины, кромочной резины и продольно расположенных стальных канатов. Стальные канаты распределены с точным шагом, образуя стабильный несущий каркас, что обеспечивает надежную работу ленты на длинных расстояниях, при высоких скоростях и больших пролетах. Диапазон прочностных характеристик продукта охватывает несколько классов от ST630 до ST7500, продольная прочность на растяжение постепенно увеличивается от 630 Н/мм до 7500 Н/мм, что позволяет гибко выбирать модель в зависимости от объема и расстояния транспортировки. Максимальный номинальный диаметр стального каната составляет от 3,0 мм до 15,0 мм, шаг — от 10 мм до 18 мм, толщина верхнего и нижнего покрытия — от 5 мм до 10 мм, эталонная масса ленты — от 18 кг/м² до 65 кг/м², ширина ленты — от 800 мм до 2600 мм, длина в рулоне — от 100 м до 400 м, возможна корректировка по согласованию. Основные преимущества данного продукта: высокая прочность на растяжение и малая вытяжимость, что позволяет эффективно сократить ход натяжного устройства; хорошая желобчатость, адаптация к различным углам транспортировки; отличная усталостная стойкость, устойчивость к изгибу и ударным нагрузкам, высокая стабильность при динамической работе; высокая сохраняемость прочности стыков, что значительно увеличивает срок службы, а также удобство для внутреннего осмотра и ремонта. Обкладочная резина выполнена из высококачественных износостойких материалов, показатель истирания может быть снижен до 90 мм² и менее, прочность на растяжение — не менее 18 МПа, относительное удлинение при разрыве — ≥350%. В зависимости от условий эксплуатации могут быть выбраны различные типы: общего назначения, термостойкие, морозостойкие, маслостойкие или кислотощелочестойкие, что полностью удовлетворяет требованиям транспортировки материалов в различных средах.

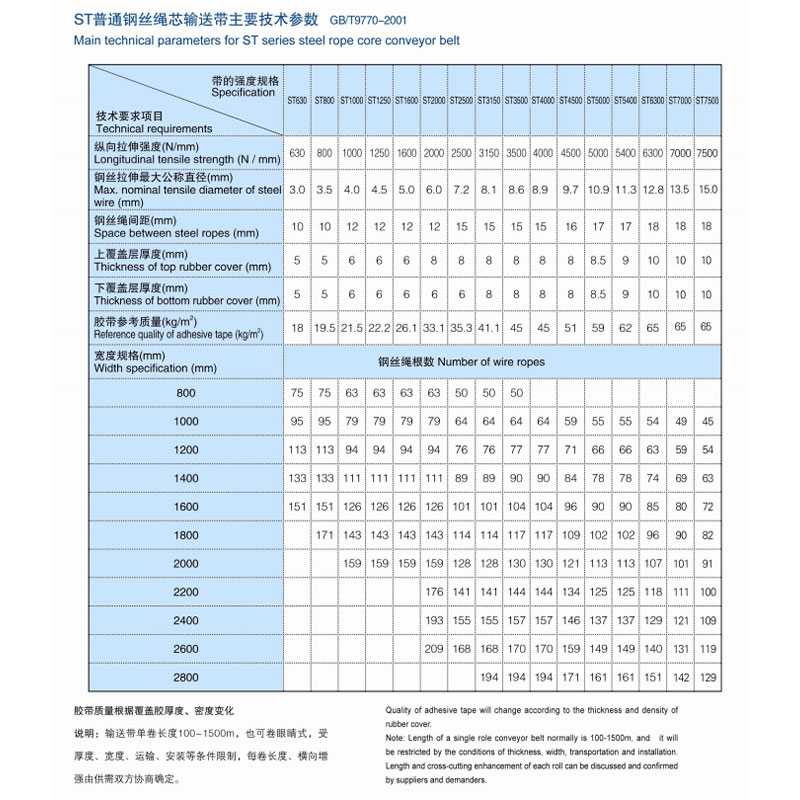

Основные технические параметры конвейерной ленты ST общего назначения с сердечником из стального каната GB/T 9770-2001
|
Спецификация прочностных характеристик ленты
Технические требования |
ST630 | ST800 | ST1000 | ST1250 | ST1600 | ST2000 | ST2500 | ST3150 | ST3500 | ST4000 | ST4500 | ST5000 | ST5400 | ST6300 | ST7000 | ST7500 |
| Продольная прочность на растяжение (Н/мм) | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 | 6300 | 7000 | 7500 |
| Максимальный номинальный диаметр стального каната при растяжении (мм) | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 | 12.8 | 13.5 | 15.0 |
| Шаг между стальными канатами (мм) | 10 | 10 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 16 | 17 | 17 | 18 | 18 | 18 |
| Толщина верхнего обкладочного слоя (мм) | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 | 10 | 10 | 10 |
| Толщина нижнего обкладочного слоя (мм) | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8.5 | 9 | 10 | 10 | 10 |
| Эталонная масса ленты (кг/м²) | 18 | 19.5 | 21.5 | 22.2 | 26.1 | 33.1 | 35.3 | 41.1 | 45 | 45 | 51 | 59 | 62 | 65 | 65 | 65 |
| Ширина ленты (мм) | Количество стальных канатов | |||||||||||||||
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | |||||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 | 54 | 49 | 45 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 | 63 | 59 | 54 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 | 74 | 69 | 63 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 | 85 | 80 | 72 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | 96 | 90 | 82 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | 107 | 101 | 91 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | 118 | 111 | 100 | |||||
| 2400 | 193 | 155 | 155 | 157 | 157 | 146 | 137 | 137 | 129 | 121 | 109 | |||||
| 2600 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | 140 | 131 | 119 | |||||
| 2800 | 194 | 194 | 194 | 171 | 161 | 161 | 151 | 142 | 129 | |||||||
Масса ленты изменяется в зависимости от толщины и плотности обкладочной резины.
Примечание: длина одного рулона конвейерной ленты составляет 100–1500 м, возможна также намотка типа «глазок». В связи с ограничениями, обусловленными толщиной, шириной, условиями транспортировки и монтажа, длина каждого рулона и наличие поперечного армирования определяются по согласованию между поставщиком и потребителем.
